第08章：短网址设计

来源： https://github.com/Admol/SystemDesign

说明： 由于国内访问github不太稳定，故将相关文章搬运到此，若涉及侵权，请联系删除！

在这一章中，我们将解决一个有趣而经典的系统设计面试问题：设计一个像tinyurl一样的URL缩短服务。

第1步：了解问题并确定设计范围

系统设计的面试问题是故意留有余地的。为了设计一个精心设计的系统，关键是要问清楚问题。

候选人：你能举个例子说明URL缩短器的工作原理吗？

面试官：假设 URL https://www.systeminterview.com/q=chatsystem&c=loggedin&v=v3&l=long 是原始 URL。你的服务创建了一个长度较短的别名：https://tinyurl.com/y7keocwj。如果你单击较短的别名URL，它会将你重定向到原始 URL。

候选人：流量是多少？

面试官：每天产生1亿个URL。

候选人：缩短后的URL有多长？

面试官：越短越好。

候选人：缩短的网址中允许使用哪些字符？

面试官：短网址可以是数字（0-9）和字符（a-z，A-Z）的组合。

候选人：缩短的URL可以删除或更新吗？

面试官：为了简单起见，我们假设缩短的URL不能被删除或更新。

以下是基本用例：

  1. URL缩短：给定一个长的URL => 返回一个短得多的URL
  2. URL重定向：给定一个短的URL => 重定向到原来的URL
  3. 高可用性、可扩展性和容错考虑

粗略估计系统量级

  • 写操作：每天产生1亿个URL。
  • 每秒写操作：亿/24/3600 = 1160
  • 读操作：假设读操作和写操作的比例为10:1，读每秒操作：1160 * 10 = 11,600
  • 假设 URL 缩短服务将运行 10 年，这意味着我们必须支持 1 亿 * 365 * 10 = 3650 亿条记录。
  • 假设平均 URL 长度为 100。
  • 10 年的存储需求：3650 亿 * 100 字节 * 10 年 = 365 TB

重要的是，你要与面试官一起探讨假设和计算，以便你们两个人都在同一起跑线上。

第2步：提出高层次的设计方案并获得认同

在本节中，我们将讨论 API 端点、URL 重定向和 URL 缩短。

API 端点

API端点促进了客户和服务器之间的通信。我们将设计REST风格的API。如果你不熟悉restful API，你可以查阅外部资料，比如参考资料中的资料[1]。一个URL缩短器主要需要两个API端点。

  1. 网址缩短。 要创建一个新的短 URL，客户端发送一个 POST 请求，其中包含一个参数：原始长 URL。 API 如下所示：

    POST api/v1/data/shorten

    • 请求参数：{longUrl: longURLString}。
    • 返回 shortURL

  2. URL重定向。为了将一个短的URL重定向到相应的长的URL，一个客户端发送一个GET请求。该API看起来像这样：

    GET api/v1/shortUrl

    • 返回用于HTTP重定向的 longURL

URL 重定向

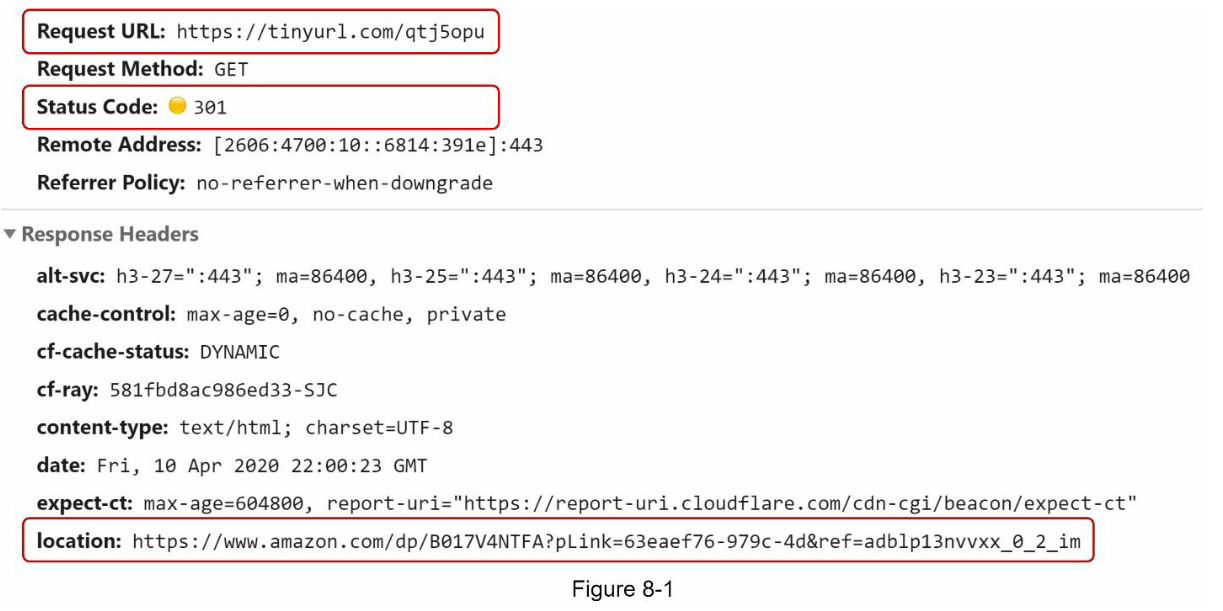

图8-1显示了当你在浏览器上输入一个tinyurl时会发生什么。一旦服务器收到tinyurl请求，它就会用301重定向将短网址改为长网址。

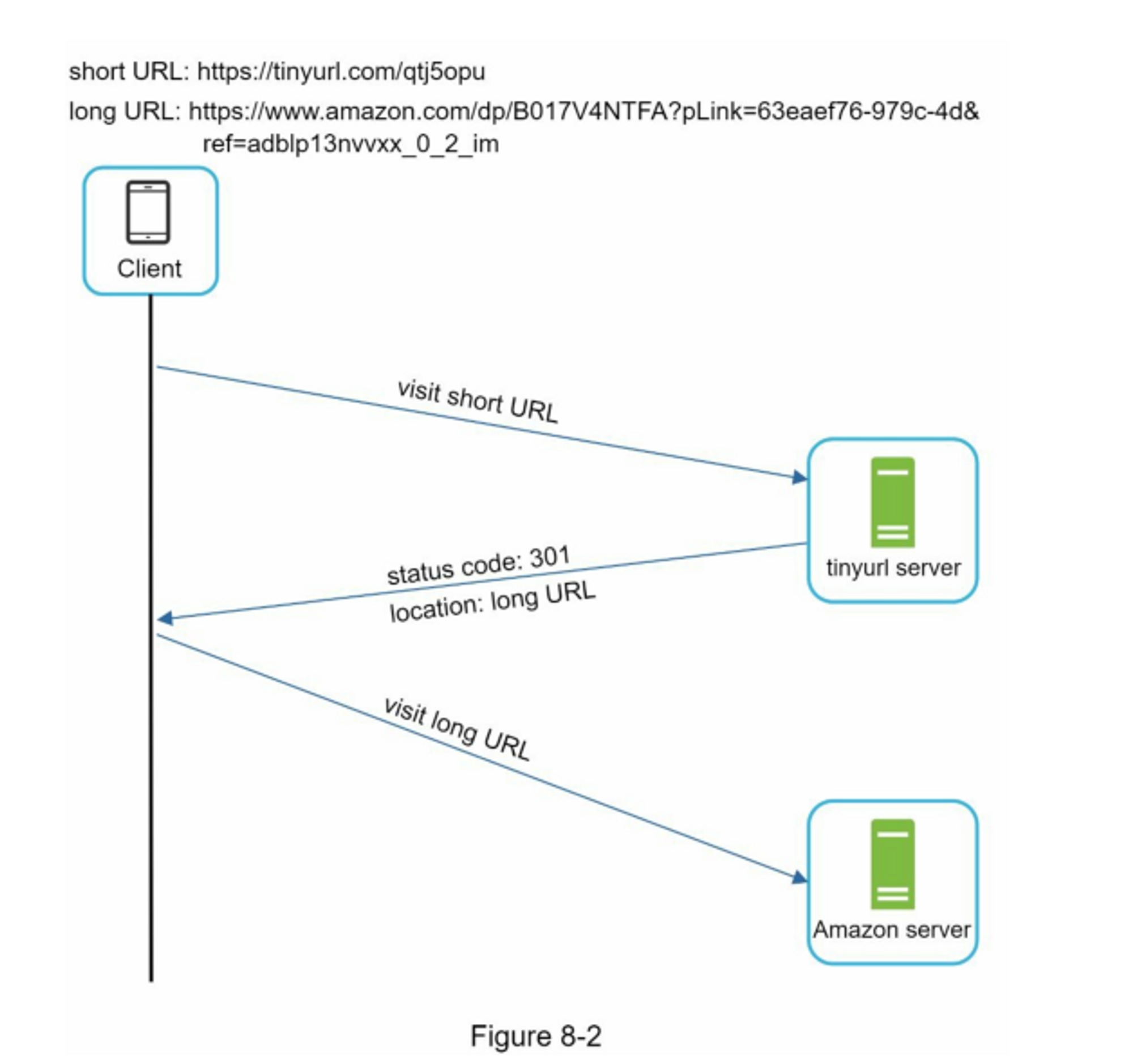

客户端和服务器之间的详细通信情况如图8-2所示。

值得在这里讨论的一件事是 301 重定向与 302 重定向。

  • 301重定向。301重定向表明，请求的URL被 “永久 “地移到了长URL上。由于是永久重定向，浏览器会缓存响应，对同一URL的后续请求将不会被发送到URL缩短服务上。相反，请求将直接被重定向到长网址服务器。
  • 302重定向。302重定向意味着URL被 “暂时 “移到长URL上，这意味着对同一URL的后续请求将首先被发送到URL缩短服务上。然后，它们会被重定向到长网址服务器。

每种重定向方法都有其优点和缺点。如果优先考虑减少服务器负载，使用301重定向是有意义的，因为只有同一URL的第一个请求被发送到URL缩短服务器。然而，如果分析是重要的，302重定向是一个更好的选择，因为它可以更容易地跟踪点击率和点击的来源。

实现URL重定向的最直观的方法是使用哈希表。假设哈希表存储<shortURL, longURL>对，URL重定向可以通过以下方式实现。

  • 获取longURL: longURL = hashTable.get(shortURL)
  • 一旦你得到longURL，就执行URL重定向。

缩短网址

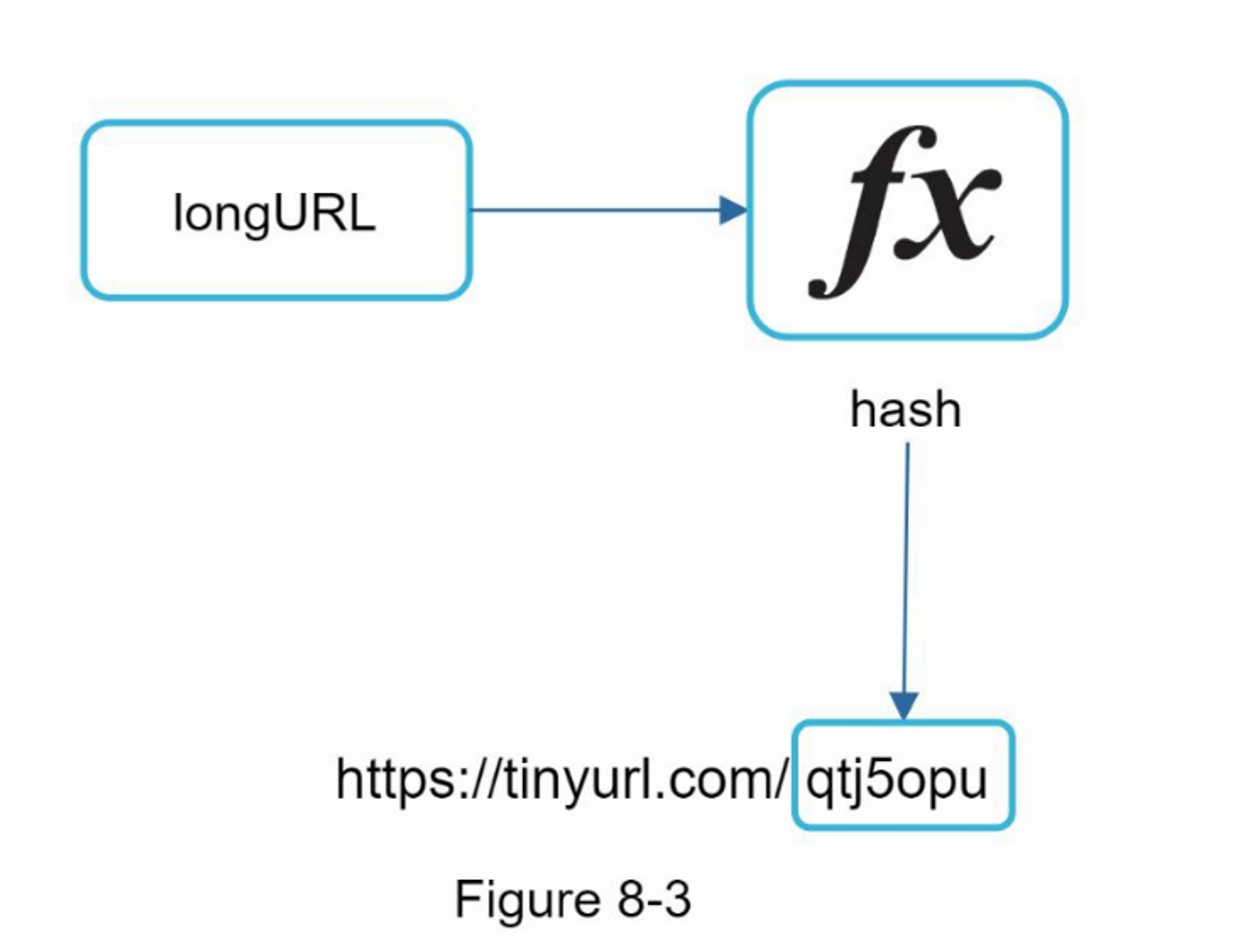

让我们假设短的URL看起来像这样：www.tinyurl.com/{hashValue}。为了支持缩短URL的用例，我们必须找到一个哈希函数fx，将长URL映射到hashValue，如图8-3所示。

哈希函数必须满足以下要求。

  • 每个longURL必须被散列成一个hashValue。
  • 每个hashValue都可以被映射回longURL。

哈希函数的详细设计将深入讨论。

第3步：深入设计

到目前为止，我们已经讨论了URL缩短和URL重定向的高层设计。在本节中，我们将深入探讨以下内容：数据模型、哈希函数、URL缩短和URL重定向。

数据模型

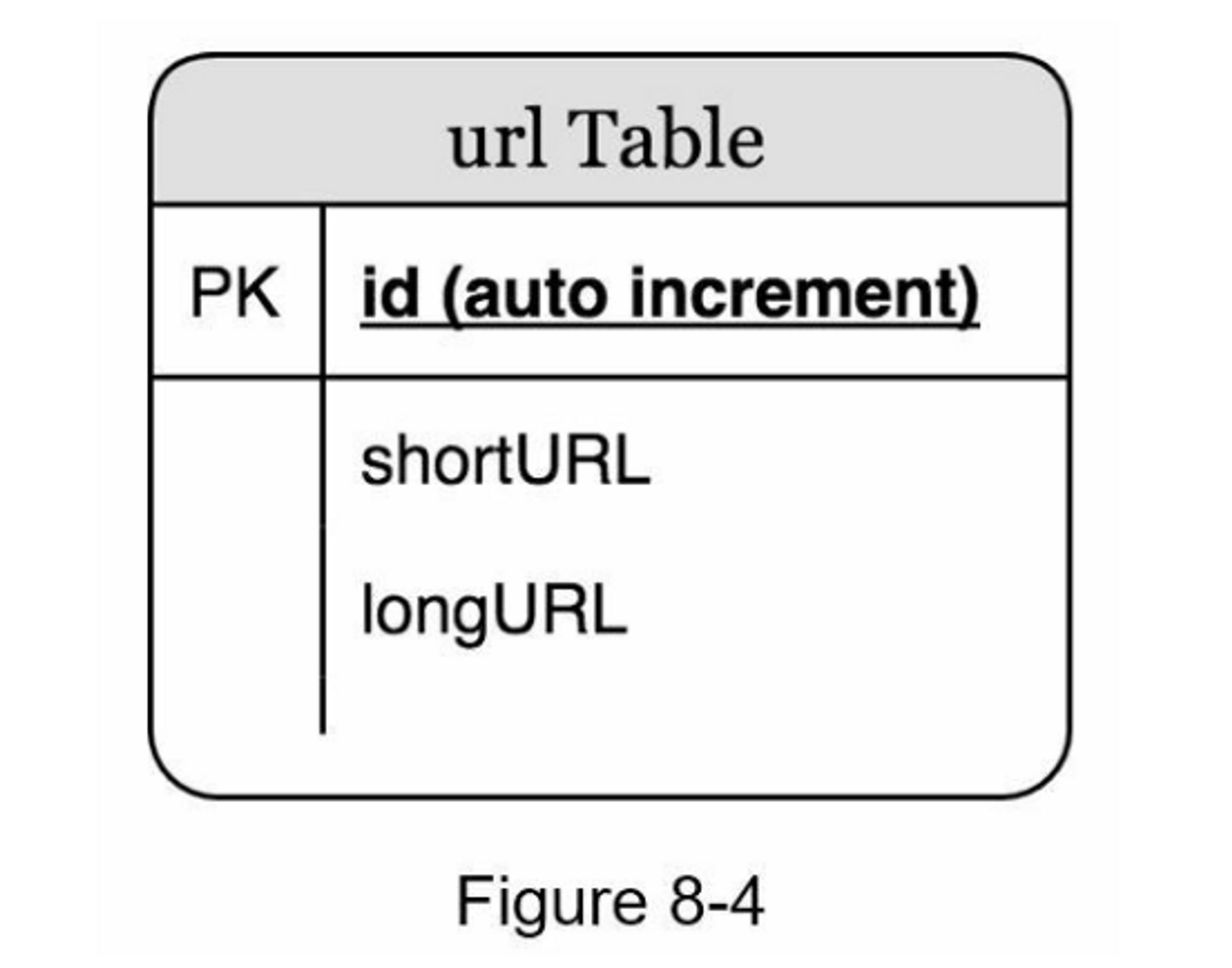

在高层设计中，所有的东西都存储在一个哈希表中。这是一个很好的起点；然而，这种方法在现实世界的系统中是不可行的，因为内存资源是有限的和昂贵的。一个更好的选择是将<shortURL, longURL>映射存储在一个关系数据库中。图8-4显示了一个简单的数据库表设计。简化版的表包含3列：id、shortURL、longURL。

哈希函数

哈希函数用于将一个长的URL哈希成一个短的URL，也称为 hashValue。

哈希值的长度

hashValue 由[0-9, a-z, A-Z]中的字符组成，包含

$$10+26+26=62$$

个可能的字符。要计算 hashValue 的长度，请找出最小的 n，使

$$62^n \ge 365亿$$

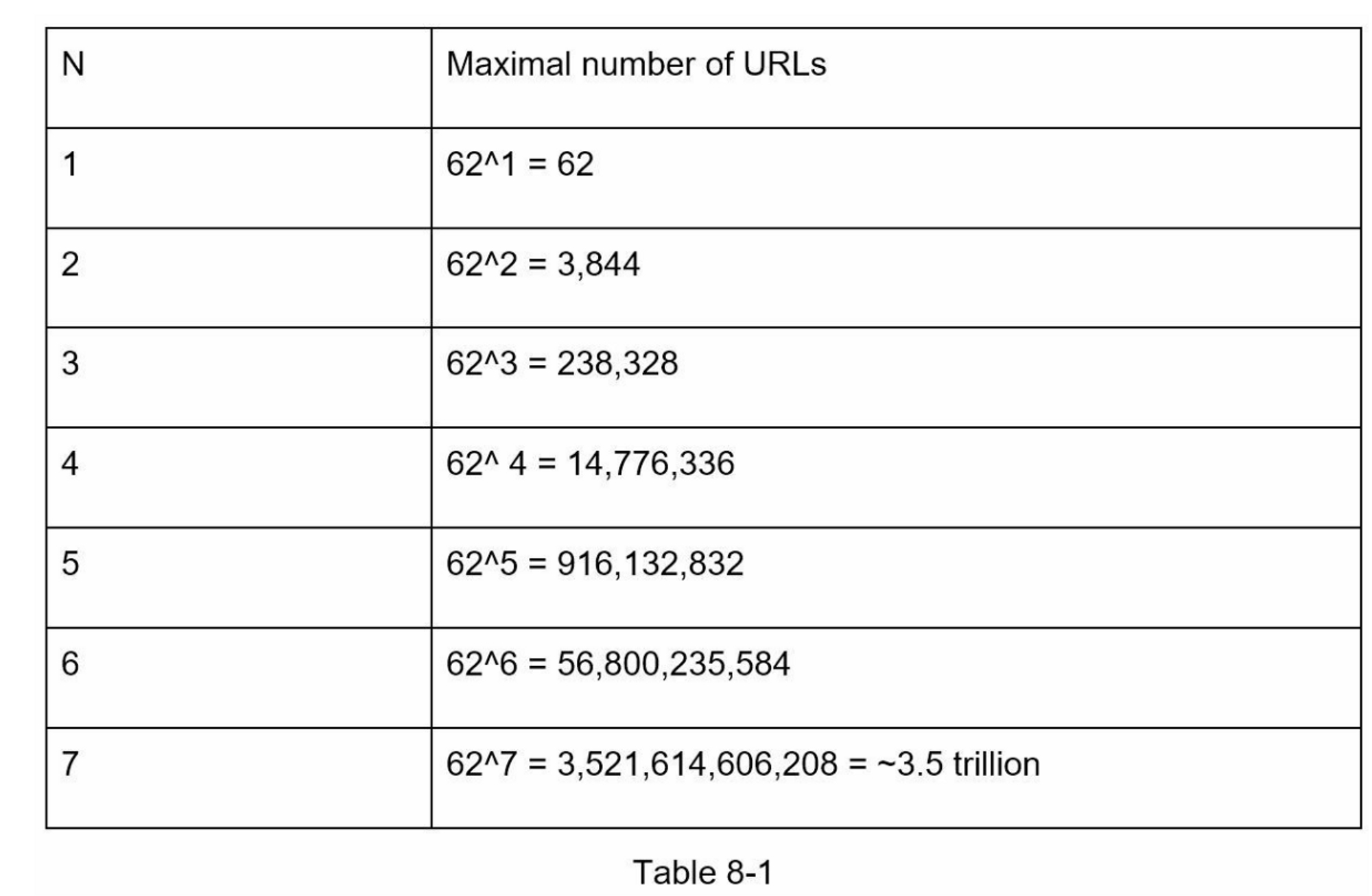

。根据估计，系统必须支持多达 3650 亿个 URL。 表 8-1 显示了 hashValue 的长度和它可以支持的相应的最大 URL 数。

当

$$n = 7$$

时，

$$62 ^ n \approx 3.5万亿$$

，3.5 万亿足以容纳 3650亿个URL，所以 hashValue 的长度为 7。

我们将探讨两种类型的URL缩短器的哈希函数。第一种是 “哈希+碰撞解决”，第二种是 “base 62 转换”。让我们逐一来看看它们。

哈希+碰撞解决

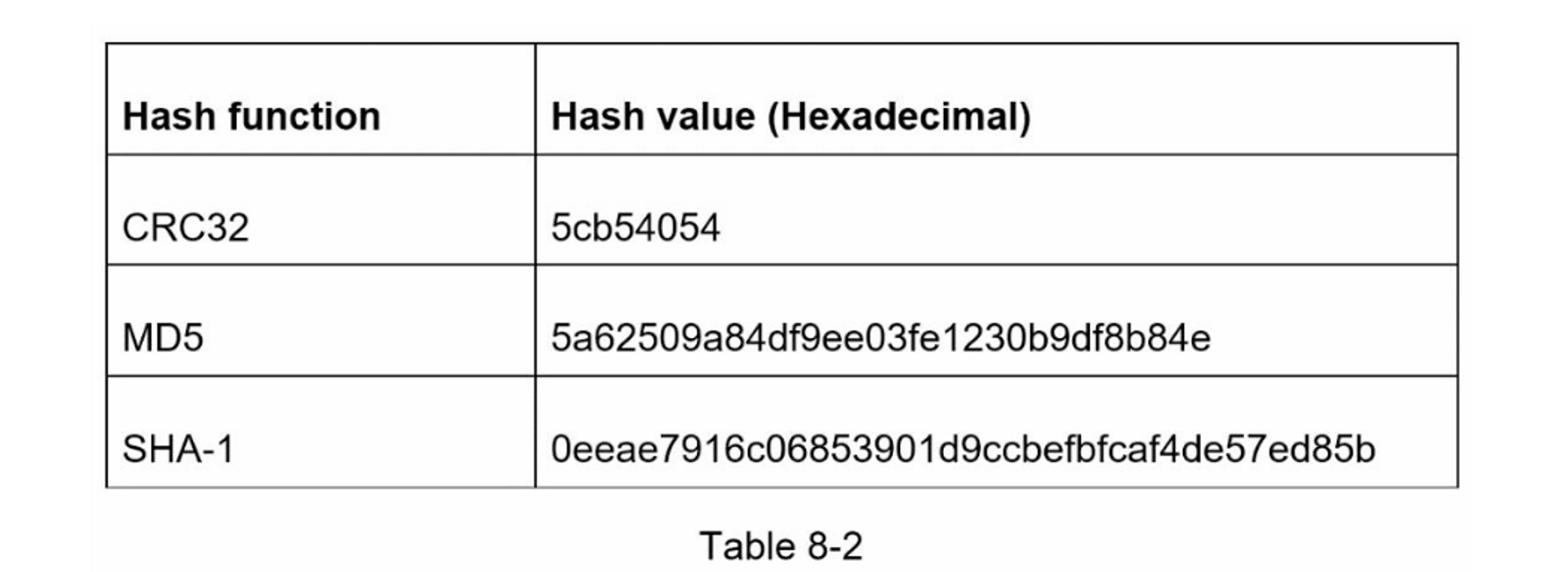

为了缩短长的URL，我们应该实现一个散列函数，将长的URL散列成一个7个字符的字符串。一个直接的解决方案是使用知名的哈希函数，如CRC32、MD5或SHA-1。下表比较了在这个URL（https://en.wikipedia.org/wiki/Systems_design）上应用不同哈希函数后的哈希结果：

如表8-2所示，即使是最短的哈希值（来自CRC32）也太长了（超过7个字符）。我们怎样才能使它更短呢？

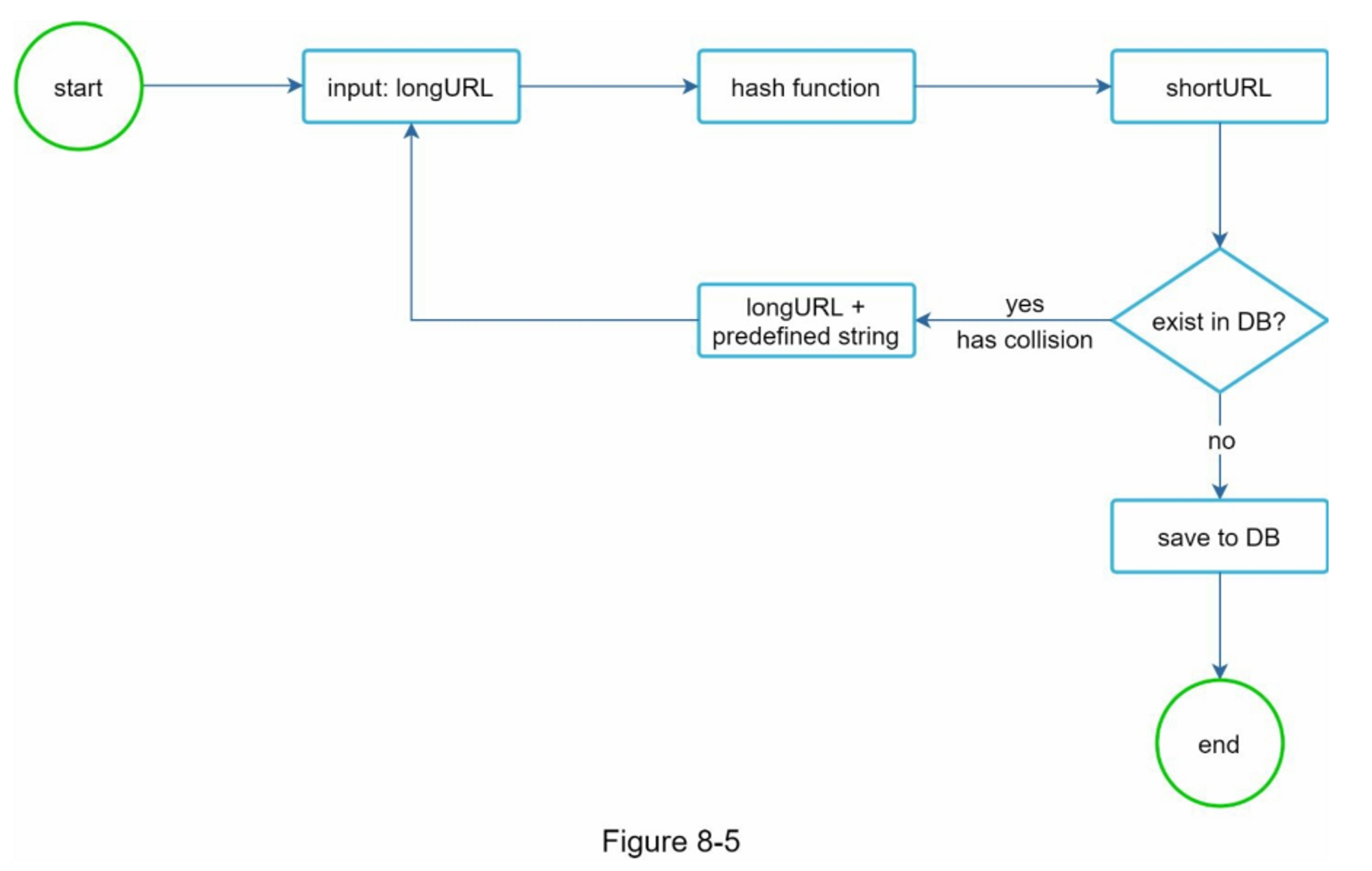

第一种方法是收集哈希值的前7个字符；然而，这种方法会导致哈希碰撞。为了解决哈希碰撞，我们可以递归地追加一个新的预定义字符串，直到不再发现碰撞。这一过程在图8-5中得到了解释。

这种方法可以消除碰撞；但是，查询数据库以检查每个请求是否存在短网址的成本很高。一种叫做Bloom过滤器的技术[2]可以提高性能。布隆过滤器是一种空间效率高的概率技术，用来测试一个元素是否是一个集合的成员。更多细节请参考参考资料[2]。

base 62 转换

Base 转换是 URL 缩短器常用的另一种方法。 Base 转换有助于在不同的数字表示系统之间转换成相同的数字。 使用 Base 62 转换，因为 hashValue 有 62 个可能的字符。 让我们用一个例子来解释转换的工作原理：将

$$11157_{10}$$

转换为 base 62 表示（

$$11157_{10}$$

在 base 10 系统中表示 11157）。

  • 从名字上看，base 62 是一种使用 62 个字符进行编码的方式。 映射是： 0-0, …, 9-9, 10-a, 11-b, …, 35-z, 36-A, …, 61-Z，其中“a”代表 10，“Z” ’ 代表 61，等等。

  • $$11157_{10} = 2 \times 62^2 + 55 \times 62^1 + 59 \times 62^0 = \left [2, 55, 59 \right ] \rightarrow \left [2, T, X \right]$$

    以 base 62 表示。

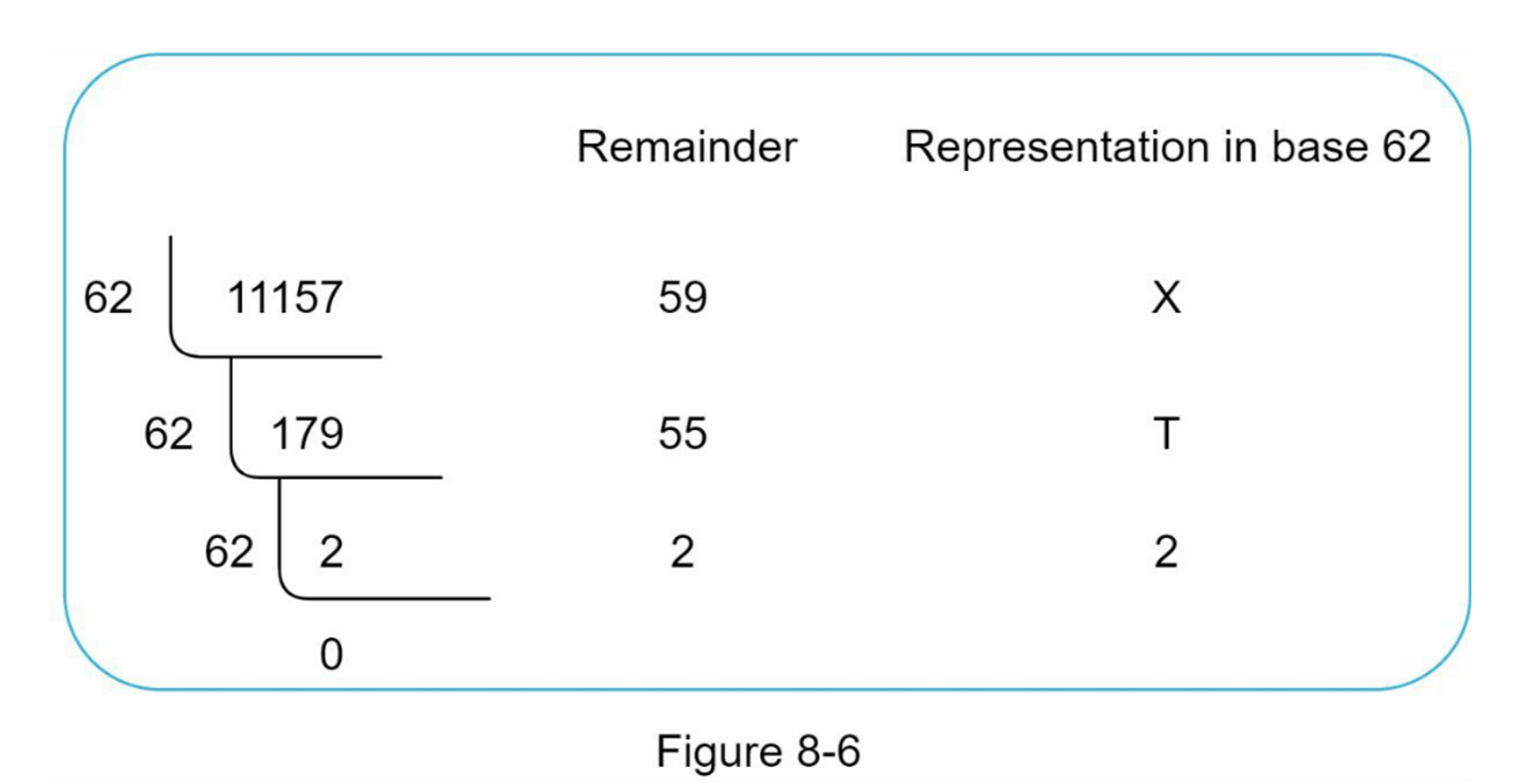

    对话过程如图8-6所示。

  • 因此，短网址是：https://tinyurl.com/2TX

两种方法的比较

下表显示了两种方法的差异。

哈希+碰撞解决 base 62 转换
固定短URL长度 短URL长度不固定，它随着 id 变化
不需要唯一ID生成器 该选项依赖于唯一ID生成器
可能出现冲突，必须解决 碰撞是不可能的，因为 ID 是唯一的
不可能计算出下一个可用的短网址，因为它不依赖于ID。 如果新条目的 ID 递增 1，则很容易找出下一个可用的短 URL。 这可能是一个安全问题。

URL 缩短的深入研究

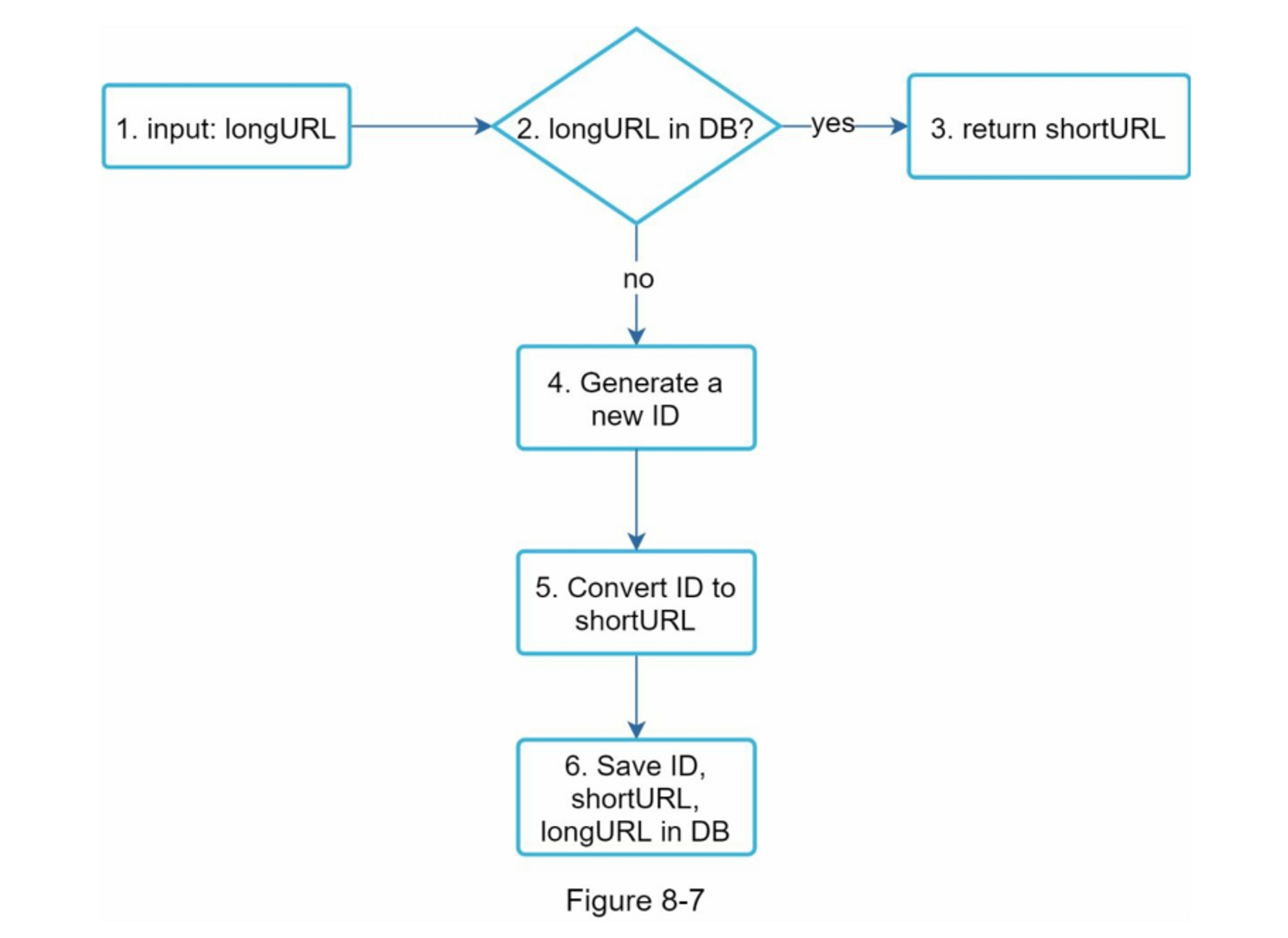

作为系统的核心部分之一，我们希望URL缩短的流程在逻辑上是简单和实用的。在我们的设计中使用了62进制转换。我们建立了以下图表（图8-7）来演示这个流程。

  1. longURL 是输入的
  2. 系统检查 longURL 是否存在于数据库中
  3. 如果是的话，这意味着longURL之前被转换为shortURL。在这种情况下，从数据库中获取shortURL并将其返回给客户端。
  4. 如果不是，longURL是新的。一个新的唯一ID（主键）由唯一ID生成器生成。
  5. 使用base 62转换将ID转换为shortURL。
  6. 用ID、shortURL和longURL创建一个新的数据库记录。

为了使流程更容易理解，让我们看一个具体的例子。

  • 假设输入的longURL是：https://en.wikipedia.org/wiki/Systems_design

  • 唯一ID生成器返回ID：2009215674938

  • 使用62进制转换将ID转换为shortURL。ID（2009215674938）被转换为 “zn9edcu”。

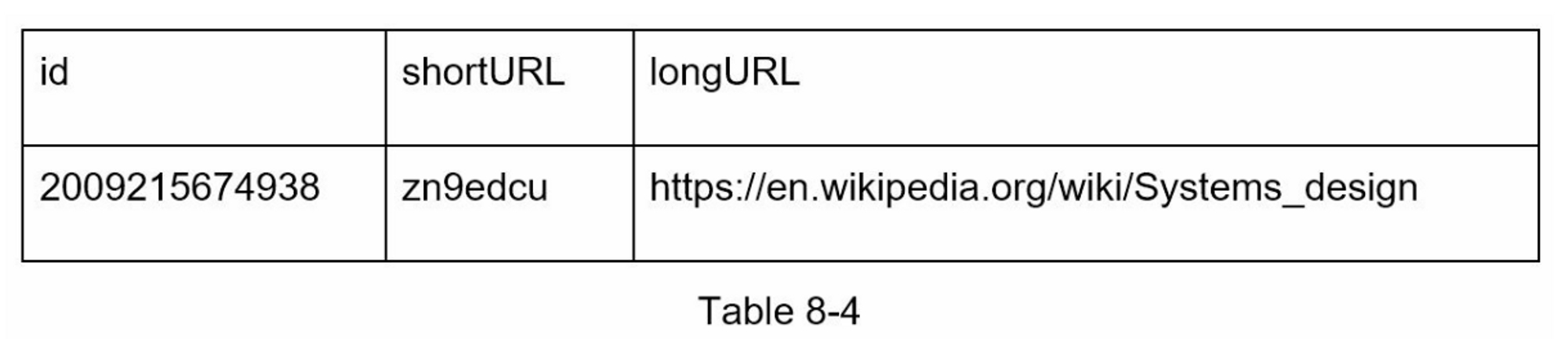

  • 将ID、shortURL和longURL保存到数据库，如表8-4所示。

值得一提的是分布式唯一 ID 生成器。 它的主要功能是生成全局唯一 ID，用于创建 shortURL。 在高度分布式的环境中，实现唯一 ID 生成器具有挑战性。 幸运的是，我们已经在“第 7 章：在分布式系统中设计唯一 ID 生成器”中讨论了一些解决方案。 你可以回过头来回顾它来刷新你的记忆。

URL重定向的深入研究

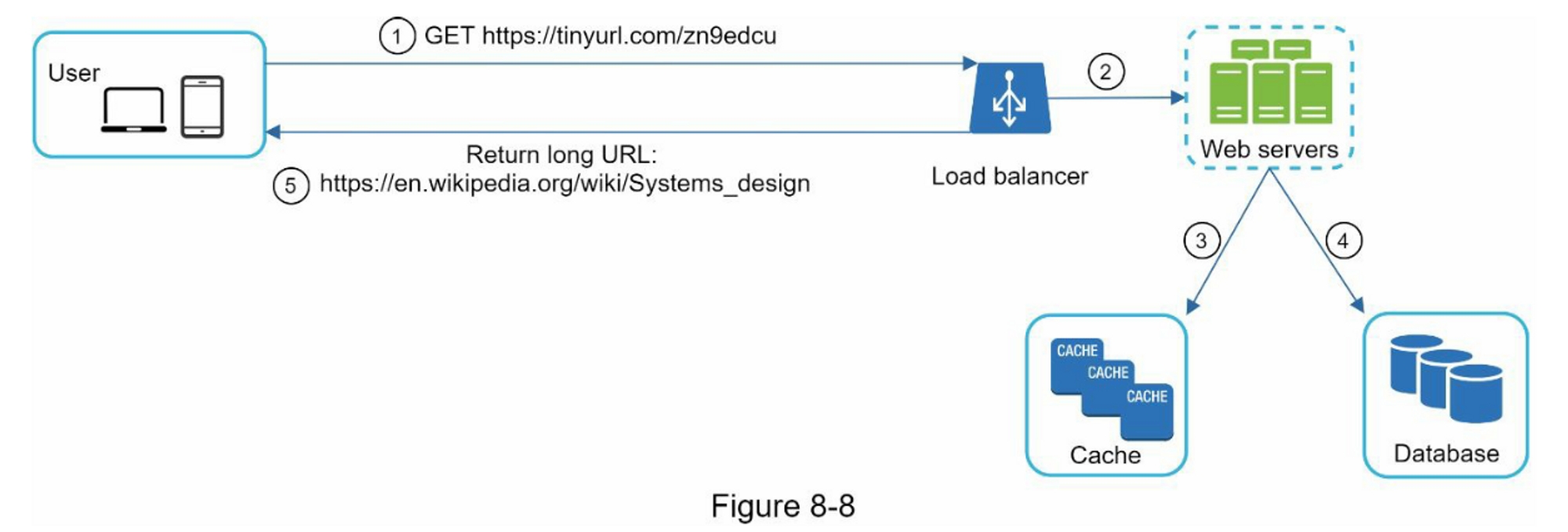

图 8-8 显示了 URL 重定向的详细设计。 由于读取多于写入，<shortURL, longURL> 映射存储在缓存中以提高性能。

URL重定向的流程总结如下：

  • 一个用户点击了一个短的URL链接：https://tinyurl.com/zn9edcu
  • 负载均衡器将请求转发给网络服务器
  • 如果shortURL已经在缓存中，直接返回longURL。
  • 如果短URL不在缓存中，从数据库中获取长URL。如果它不在数据库中，很可能是用户输入了一个无效的短网址。
  • longURL被返回给用户。

第4步：总结

在本章中，我们讨论了 API 设计、数据模型、哈希函数、URL 缩短和 URL 重定向。

如果在面试结束时有多余的时间，这里有几个额外的谈话要点：

  • 速率限制器：我们可能面临的一个潜在安全问题是恶意用户发送大量的 URL 缩短请求。 速率限制器有助于根据 IP 地址或其他过滤规则过滤掉请求。 如果您想重温有关速率限制的记忆，请参阅“第 4 章：设计速率限制器”。
  • Web 服务器扩展：由于 Web 层是无状态的，因此很容易通过添加或删除 Web 服务器来扩展 Web 层。
  • 数据库的扩展。数据库复制和分片是常见的技术。
  • 分析。数据对商业成功越来越重要。将分析解决方案整合到URL缩短器中，可以帮助回答一些重要的问题，如有多少人点击一个链接？他们何时点击链接？等等。
  • 可用性、一致性和可靠性。这些概念是任何大型系统成功的核心。我们在第1章中对它们进行了详细讨论，请对这些主题进行复习记忆

恭喜你走到了这一步！现在给自己一个鼓励，干得漂亮！
