第14章:设计 YouTube
来源: https://github.com/Admol/SystemDesign
说明: 由于国内访问github不太稳定,故将相关文章搬运到此,若涉及侵权,请联系删除!

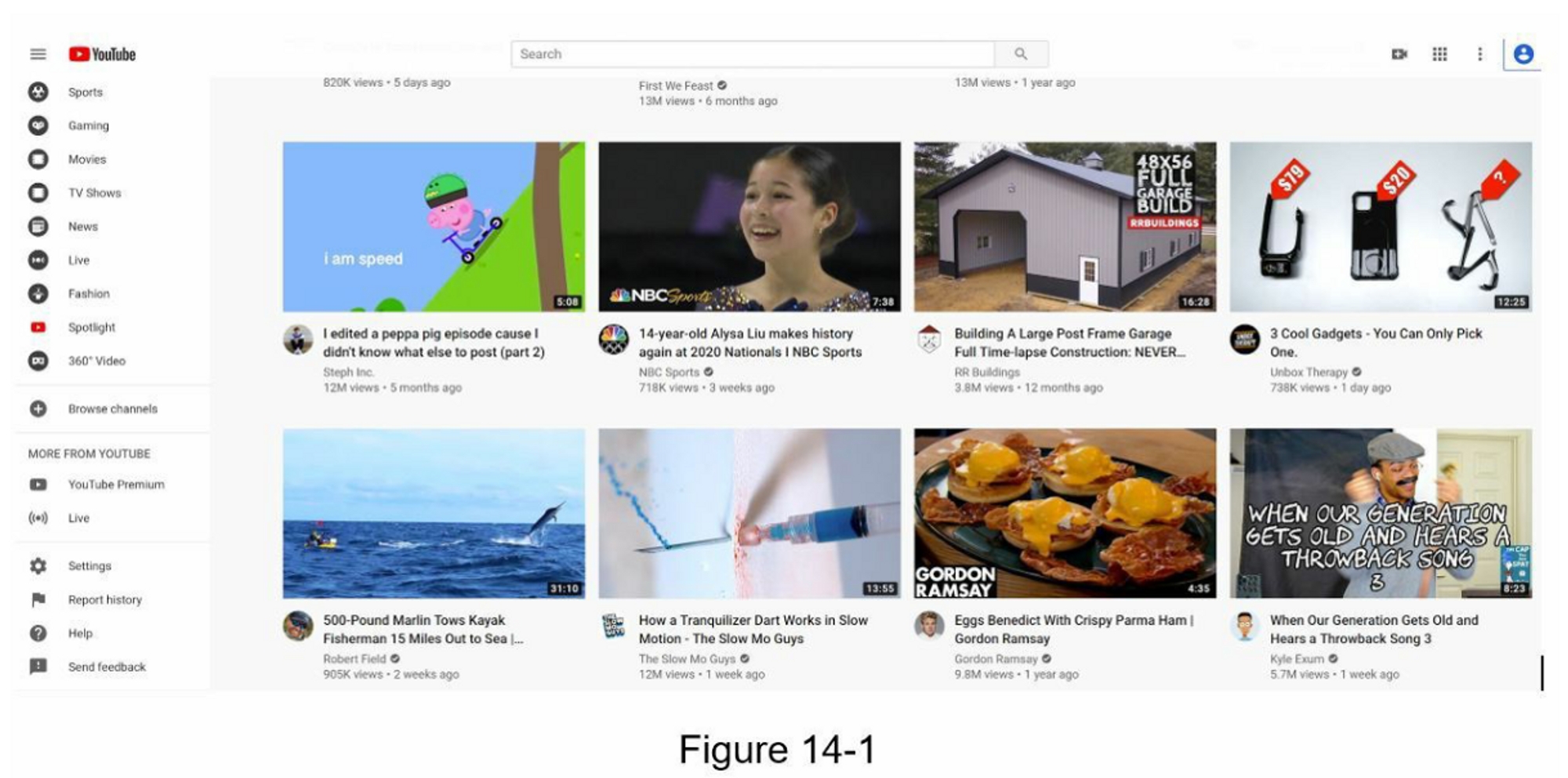

在本章中,你被要求设计YouTube。这个问题的解决方案可以应用于其他面试问题,如设计一个视频共享平台,如Netflix和Hulu。图14-1显示了YouTube的主页。
YouTube 看起来很简单:内容创作者上传视频,观众点击播放。 真的那么简单吗? 并不真地。 简单的背后隐藏着许多复杂的技术。 让我们来看看 2020 年 YouTube 的一些令人印象深刻的统计数据、人口统计数据和有趣的事实 [1] [2]。
- 每月活跃用户总数:20亿。
- 每天观看的视频数量:50亿。
- 73%的美国成年人使用 YouTube。
- 在 YouTube 上有5000万创作者。
- 2019年全年,YouTube 的广告收入为151亿美元,比2018年增长36%。
- YouTube 占所有移动互联网流量的37%。
- YouTube 有80种不同的语言。
从这些统计数据中,我们知道YouTube是巨大的、全球性的,并且赚了很多钱。
第1步:了解问题并确定设计范围
如图14-1所示,除了观看视频,你还可以在YouTube上做很多事情。例如,评论、分享或喜欢一个视频,将一个视频保存到播放列表中,订阅一个频道,等等。在45或60分钟的面试中,不可能设计所有内容。
因此,提出问题以缩小范围是很重要的。
候选人:哪些功能是重要的?
面试官:能够上传视频和观看视频。
候选人:我们需要支持哪些客户?
面试官:移动应用、浏览器和智能电视。
候选人:我们有多少日活跃用户?
面试官:500万
候选人:平均每天花在产品上的时间是多少?
面试官:30分钟。
候选人:我们需要支持国际用户吗?
面试官:是的,很大比例的用户是国际用户。
候选人:支持的视频分辨率是多少?
面试官:本系统接受大部分的视频分辨率和格式。
候选人:是否需要加密?
面试官:是的。
候选人:对视频的文件大小有要求吗?
面试官:我们的平台专注于小型和中型的视频,允许的最大视频大小为1GB。
候选人:我们能否利用亚马逊、谷歌或微软提供的一些现有云计算基础设施?
面试官:这是个好问题。对于大多数公司来说,从头开始建立一切是不现实的,建议利用一些现有的云服务。
在这一章中,我们着重于设计一个具有以下特点的视频流媒体服务:
- 快速上传视频的能力
- 流畅的视频流
- 能够改变视频的质量
- 基础设施成本低
- 高可用性、可扩展性和可靠性的要求
- 支持的客户端:移动应用、浏览器和智能电视
粗略估计
下面的估计是基于许多假设,所以与面试官沟通以确保和她在同一起跑线上是很重要的。
- 假设该产品有500万日活跃用户(DAU)。
- 用户每天观看5个视频。
- 10%的用户每天上传1个视频。
- 假设平均视频大小为300MB。
- 每天需要的总存储空间。 $$500万 \times 10 \% \times 300MB = 150TB$$
- CDN成本
- 当云计算CDN提供视频时,你要为从CDN传输出来的数据付费。

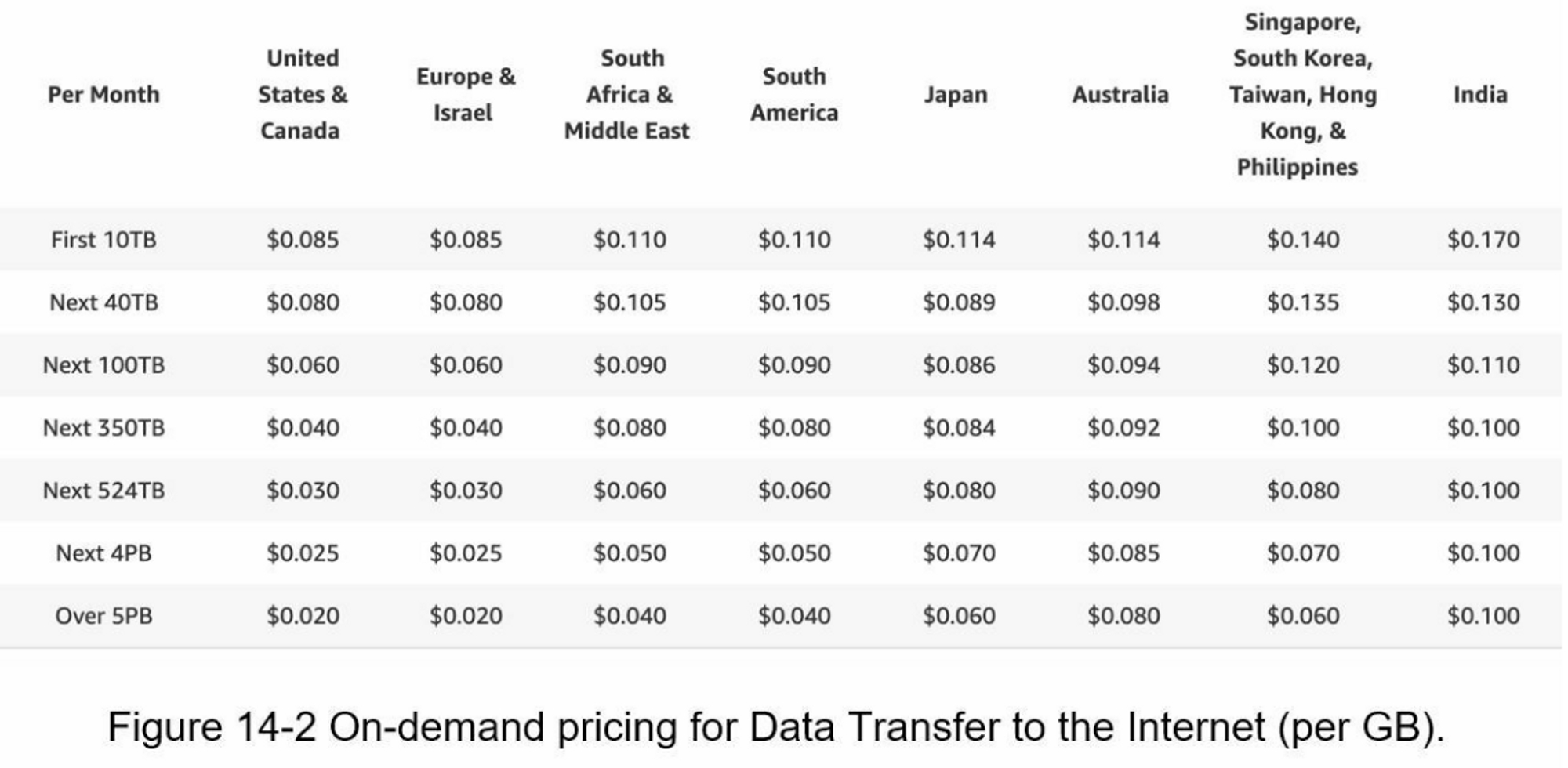

- 让我们使用亚马逊的CDN CloudFront进行成本估算(图14-2)[3]。假设100%的流量都来自美国。每GB的平均成本为0.02美元。为简单起见,我们只计算视频流的成本。
- $$500万 \times 5个视频 \times 0.3GB \times 0.02美元 = 15万美元/天$$
从粗略的成本估算中,我们知道从CDN提供视频的成本很高。即使云供应商愿意为大客户大幅降低CDN成本,但成本仍然很高。我们将深入讨论降低CDN成本的方法。
第2步:提出高层次的设计方案并获得认同
如前所述,面试官建议利用现有的云服务,而不是从头开始构建所有内容。 CDN 和 blob 存储是我们将利用的云服务。 有些读者可能会问为什么不自己构建所有东西? 原因如下:
- 系统设计面试并不是要从头开始建立一切。在有限的时间内,选择正确的技术来做好一项工作比详细解释技术的工作原理更重要。例如,提到用于存储源视频的blob存储就足以应付面试了。谈论blob存储的详细设计可能是一种矫枉过正。
- 构建可扩展的blob存储或CDN是非常复杂和昂贵的。即使像Netflix或Facebook这样的大公司也不会自己建立一切。Netflix利用亚马逊的云服务[4],而Facebook使用Akamai的CDN[5]。

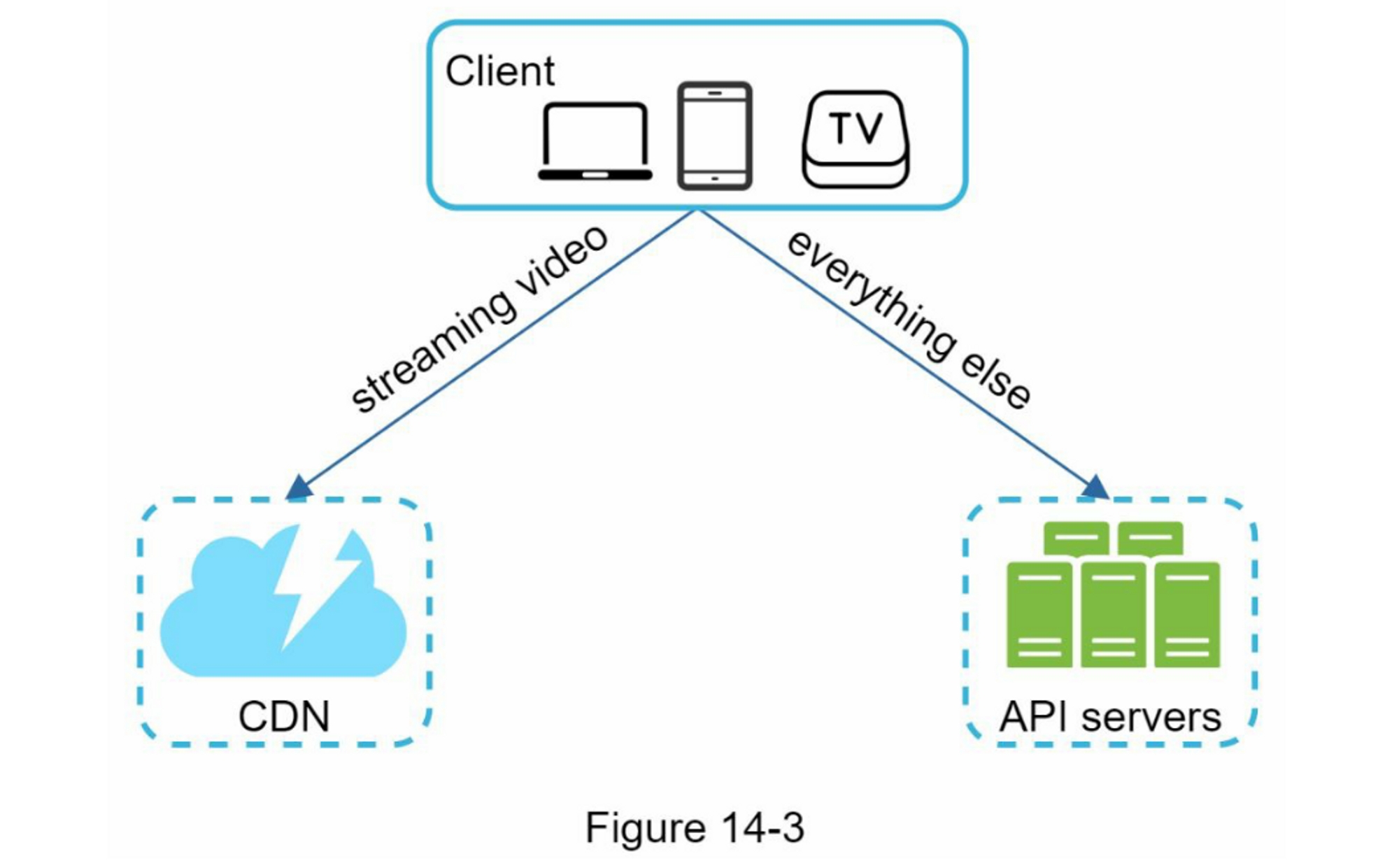

在高层次上,该系统由三个部分组成(图14-3)。
Client:你可以在你的电脑、手机和智能电视上观看YouTube。
CDN:视频被存储在CDN中。当你按下播放键时,视频就会从CDN上流传下来。
API servers:除了视频流之外的所有其他内容都通过 API 服务器。 这包括提要推荐、生成视频上传 URL、更新元数据数据库和缓存、用户注册等。
在问答环节,面试官表现出对两个流程的兴趣:
- 视频上传流程
- 视频流
我们将探讨其中每一个的高层设计。
视频上传流程

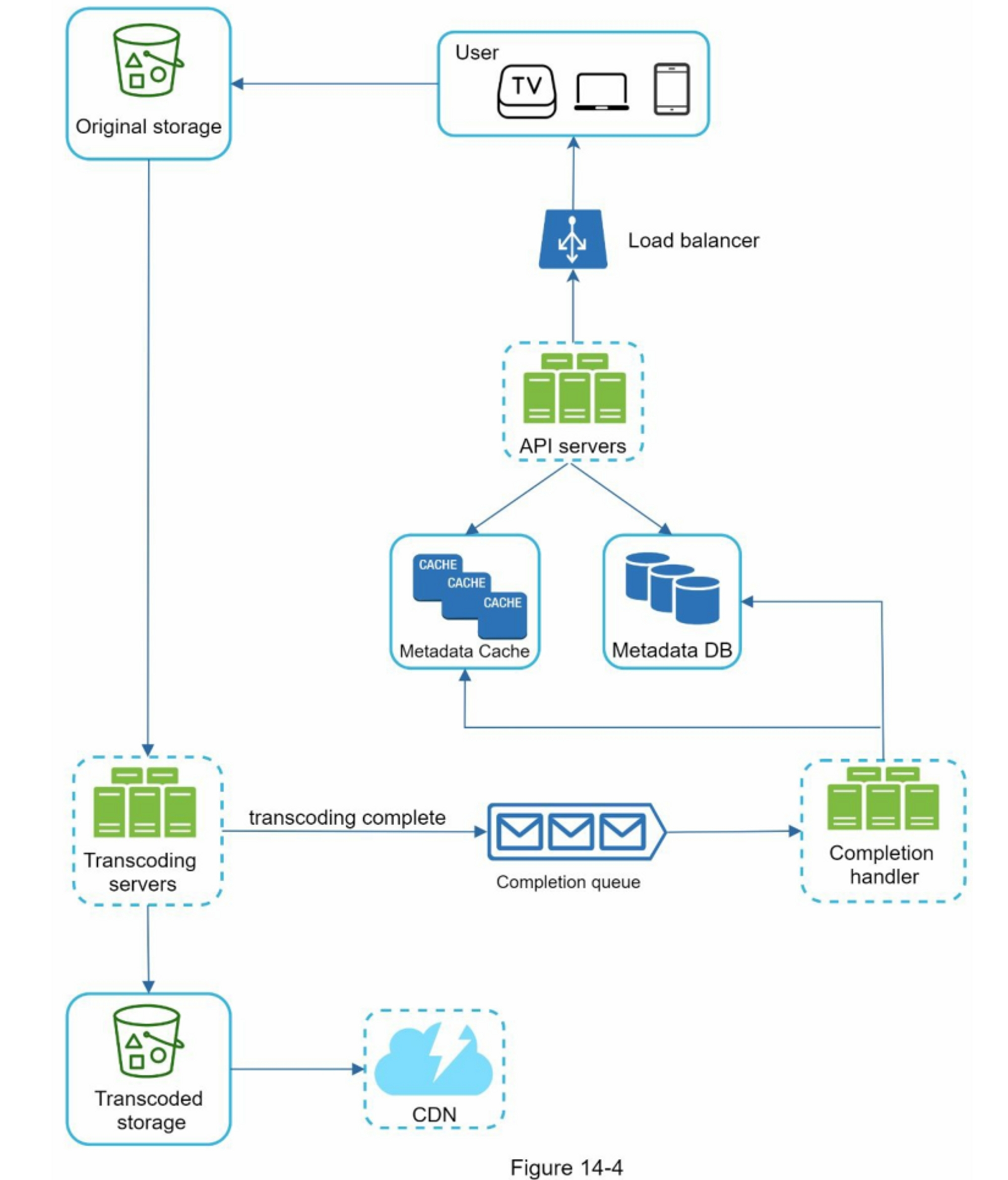

图14-4显示了视频上传的高级设计。
它由以下几个部分组成:
- User(用户):用户在电脑、移动电话或智能电视等设备上观看YouTube。
- Load balancer(负载均衡器):负载平衡器在API服务器之间均匀地分配请求。
- API servers(API服务):除了视频流,所有用户请求都要通过API服务器。
- Metadata DB(元数据数据库):视频元数据被存储在元数据数据库中。它是分片和复制的,以满足性能和高可用性要求。
- Metadata cache(元数据缓存):为了提高性能,视频元数据和用户对象被缓存起来。
- Original storage(原始存储):blob存储系统用来存储原始视频。维基百科中关于blob存储的一段引文显示。“二进制大对象(BLOB)是数据库管理系统中作为单一实体存储的二进制数据的集合” [6]。
- Transcoding servers(转码服务器):视频转码也被称为视频编码。它是将一种视频格式转换为其他格式(MPEG、HLS等)的过程,为不同设备和带宽能力提供可能的最佳视频流。
- Transcoded storage(转码存储):它是一个储存转码视频文件的blob存储。
- CDN(内容分发网络):视频被缓存在CDN中。当你点击播放按钮时,视频会从CDN上流传下来。
- Completion queue(完成队列):它是一个消息队列,存储有关视频转码完成事件的信息。
- Completion handler(完成处理程序):他由一个工作者列表组成,从完成队列中提取事件数据并更新元数据缓存和数据库。
现在我们已经单独了解了每个组件,让我们来看看视频上传流程是如何工作的。该流程被分解为两个平行运行的过程。
-
上传真正的视频。
-
更新视频元数据。元数据包含有关视频URL、大小、分辨率、格式、用户信息等信息。
-
流程 1:上传真正的视频

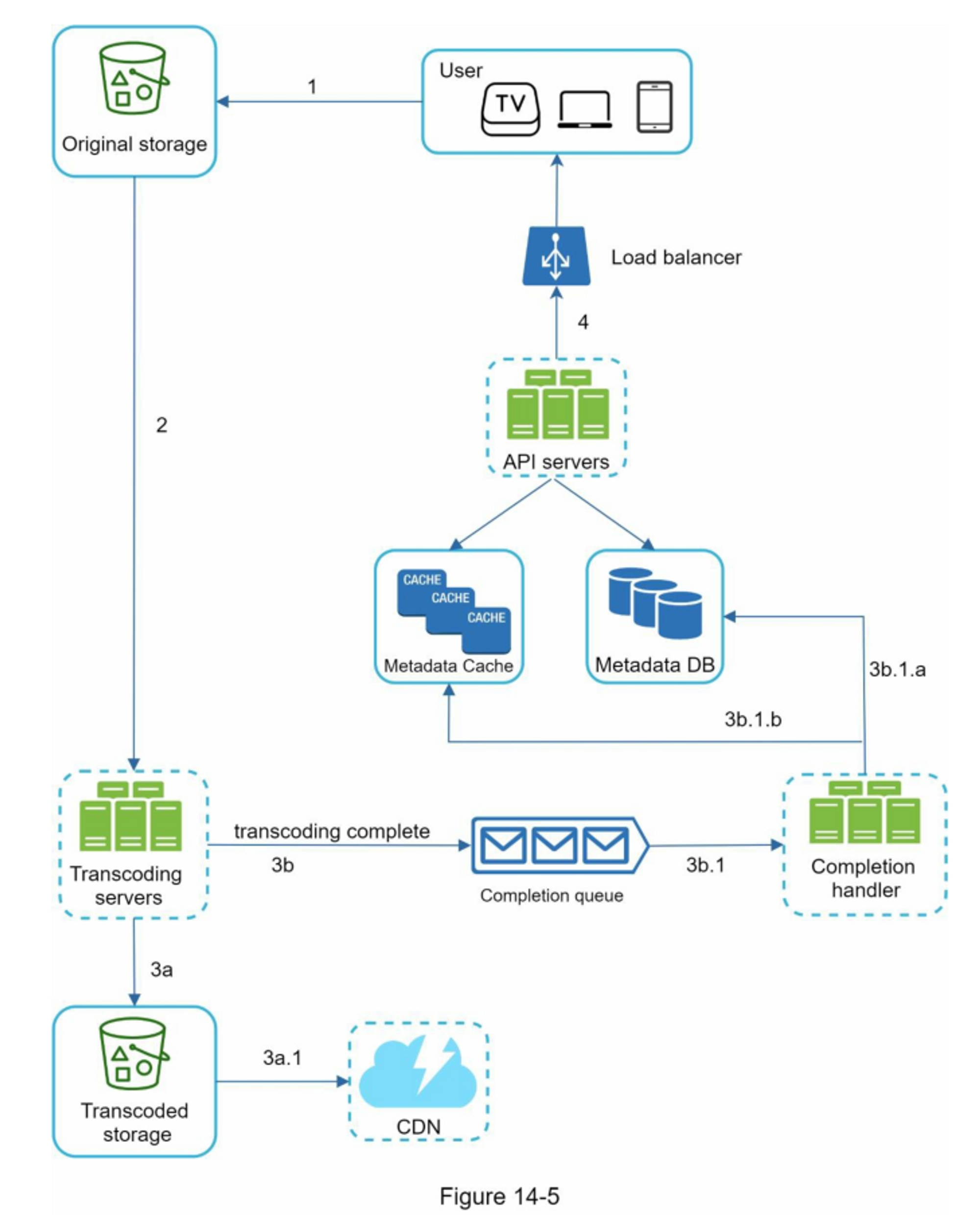

图 14-5 显示了如何上传真正的视频。 解释如下图:
- 视频被上传到原始的存储空间。
- 转码服务器从原始存储中获取视频并开始转码。
- 一旦转码完成,以下两个步骤将被平行执行。
- 转码后的视频被发送到转码后的存储空间。
- 转码完成事件被排在完成队列中。
- (3a.1)转码后的视频被分发到CDN。
- (3b.1)完成处理程序包含一堆工作者,他们不断地从队列中提取事件数据。
- (3a.1和3b.1)完成处理程序在视频转码完成后更新元数据数据库和缓存。
- API服务器通知客户,视频已经成功上传,可以进行流媒体播放。
-
流程2:更新视频元数据

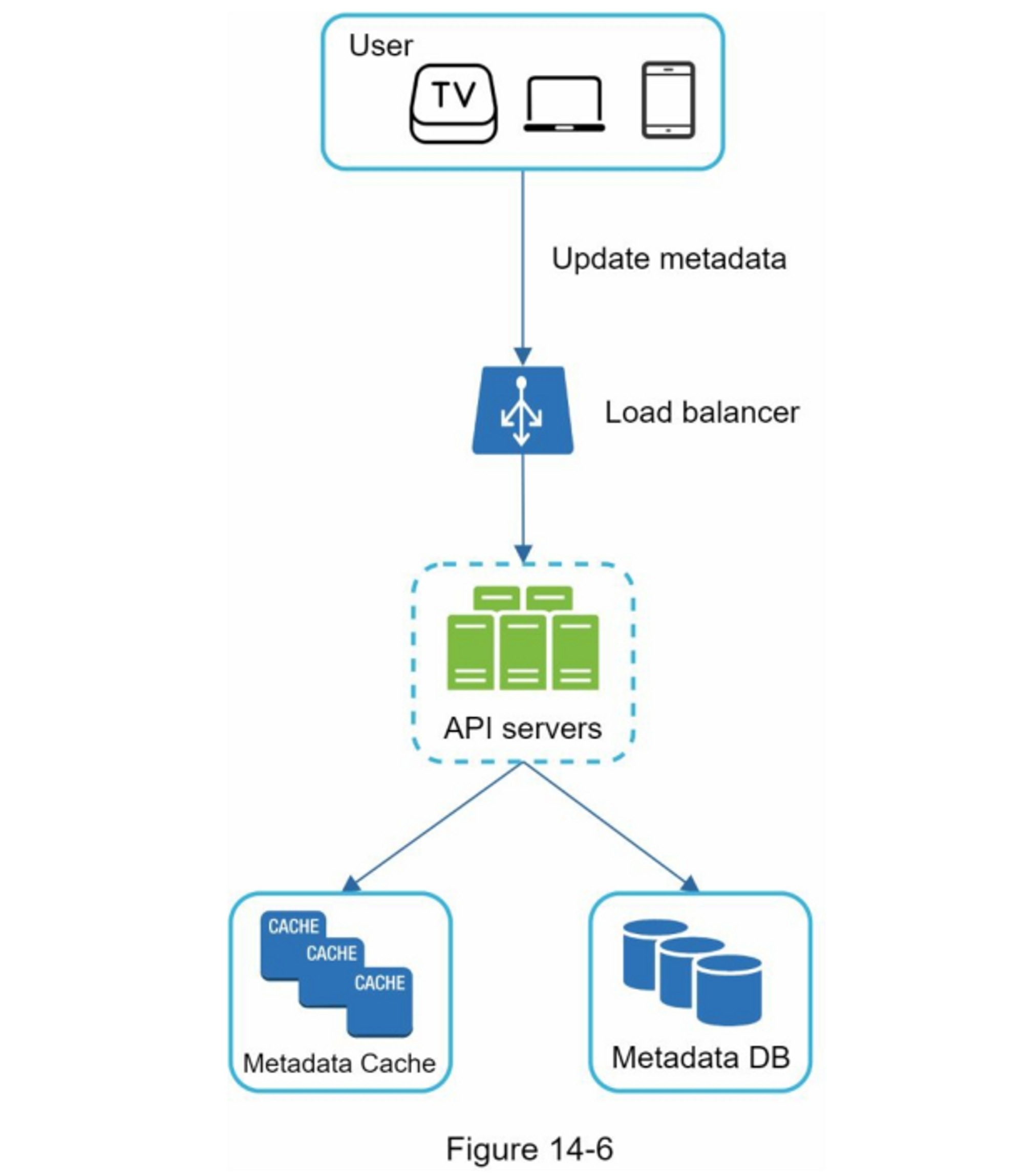

当文件被上传到原始存储区时,并行的客户端会发送一个更新视频元数据的请求,如图14-6所示。该请求包含视频元数据,包括文件名、大小、格式等。API服务器更新元数据缓存和数据库。
视频流
当你在YouTube上观看一个视频时,它通常立即开始流媒体,你不会等到整个视频被下载。下载意味着整个视频被复制到你的设备上,而流媒体意味着你的设备不断接收来自远程源视频的视频流。当你观看流媒体视频时,你的客户端每次加载一点数据,所以你可以立即和连续地观看视频。
在我们讨论视频流媒体流程之前,让我们看看一个重要的概念:流媒体协议。这是一种控制视频流数据传输的标准化方式。
流行的流媒体协议有:
- MPEG–DASH:MPEG代表 “移动图像专家组”,DASH代表 “HTTP动态自适应流”。
- 苹果 HLS:HLS是 “HTTP实时流媒体 “的缩写。
- 微软 Smooth Streaming。
- Adobe HTTP动态流(HDS)。
你不需要完全理解甚至记住这些流媒体协议的名称,因为它们是需要特定领域知识的低层次细节。这里重要的是要明白,不同的流媒体协议支持不同的视频编码和播放机。当我们设计一个视频流媒体服务时,我们必须选择正确的流媒体协议来支持我们的用例。要了解更多关于流媒体协议的信息,这里有一篇优秀的文章[7]。

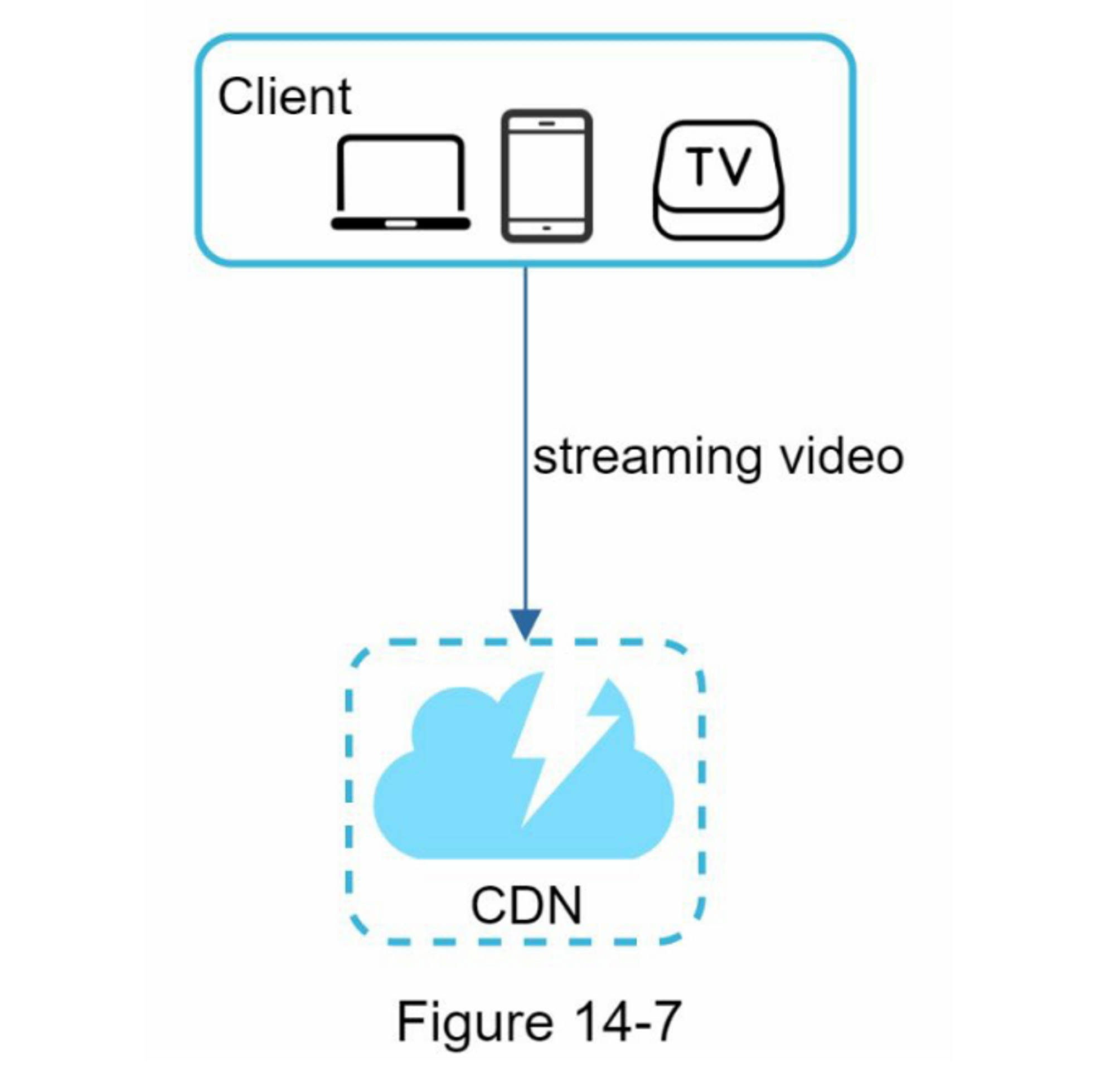

视频是直接从CDN流式传输的。离你最近的边缘服务器将提供视频。因此,延迟非常小。图14-7显示了视频流的高层次设计。
第3步:深入设计
在高层次的设计中,整个系统被分解成两个部分:视频上传流程和视频流。在本节中,我们将通过重要的优化来完善这两个流程,并引入错误处理机制。
视频转码
当你录制视频时,设备(通常是手机或相机)会给视频文件一定的格式。如果你想让视频在其他设备上顺利播放,视频必须被编码为兼容的比特率和格式。比特率是指随着时间推移,比特被处理的速度。更高的比特率通常意味着更高的视频质量。高比特率流需要更多的处理能力和快速的互联网速度。
视频转码是很重要的,原因如下:
- 原始视频会消耗大量的存储空间。一段长达一小时的高清视频以每秒60帧的速度录制,可以占用几百GB的空间。
- 许多设备和浏览器只支持某些类型的视频格式。因此,出于兼容性的考虑,将视频编码为不同的格式是很重要的。
- 为了确保用户在观看高质量视频的同时保持流畅的播放,向拥有高网络带宽的用户提供更高分辨率的视频,向拥有低带宽的用户提供低分辨率的视频是一个好主意。
- 网络条件会发生变化,特别是在移动设备上。为确保视频的连续播放,根据网络条件自动或手动切换视频质量对用户的流畅体验至关重要。
有许多类型的编码格式;然而,它们中的大多数都包含两部分:
- 容器:这就像一个篮子,包含视频文件、音频和元数据。你可以通过文件扩展名来判断容器的格式,如.avi、.mov或.mp4。
- 编码解码器:这些是压缩和解压算法,旨在减少视频尺寸,同时保留视频质量。最常用的视频编解码器是H.264、VP9和HEVC。
有向无环图(DAG)模型
转码视频的计算成本很高,而且很耗时。此外,不同的内容创建者可能有不同的视频处理要求。例如,有些内容创作者需要在他们的视频上面加水印,有些人自己提供缩略图,有些人上传高清视频,而有些人则不需要。
为了支持不同的视频处理管道并保持高度的并行性,必须增加一些抽象的层次,让客户端程序员定义执行什么任务。例如,Facebook的流媒体视频引擎使用了一个有向无环图(DAG)编程模型,它分阶段定义任务,因此它们可以顺序或平行地执行[8]。在我们的设计中,我们采用类似的DAG模型来实现灵活性和并行性。

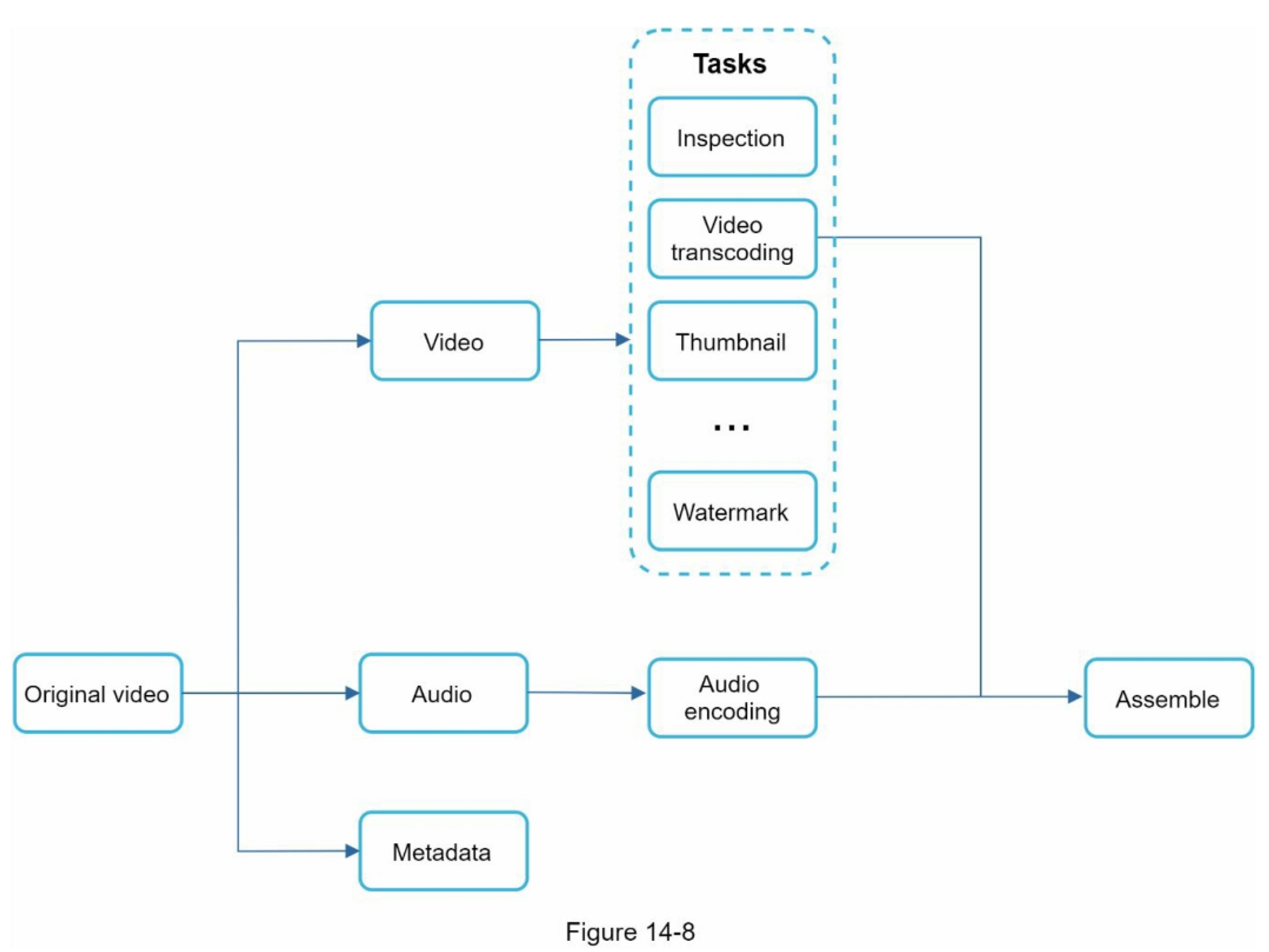

图14-8表示一个用于视频转码的DAG。
在图14-8中,原始视频被分割成视频、音频和元数据。下面是一些可以应用于视频文件的任务。
- Inspection:确保视频有良好的质量,并且没有畸形。

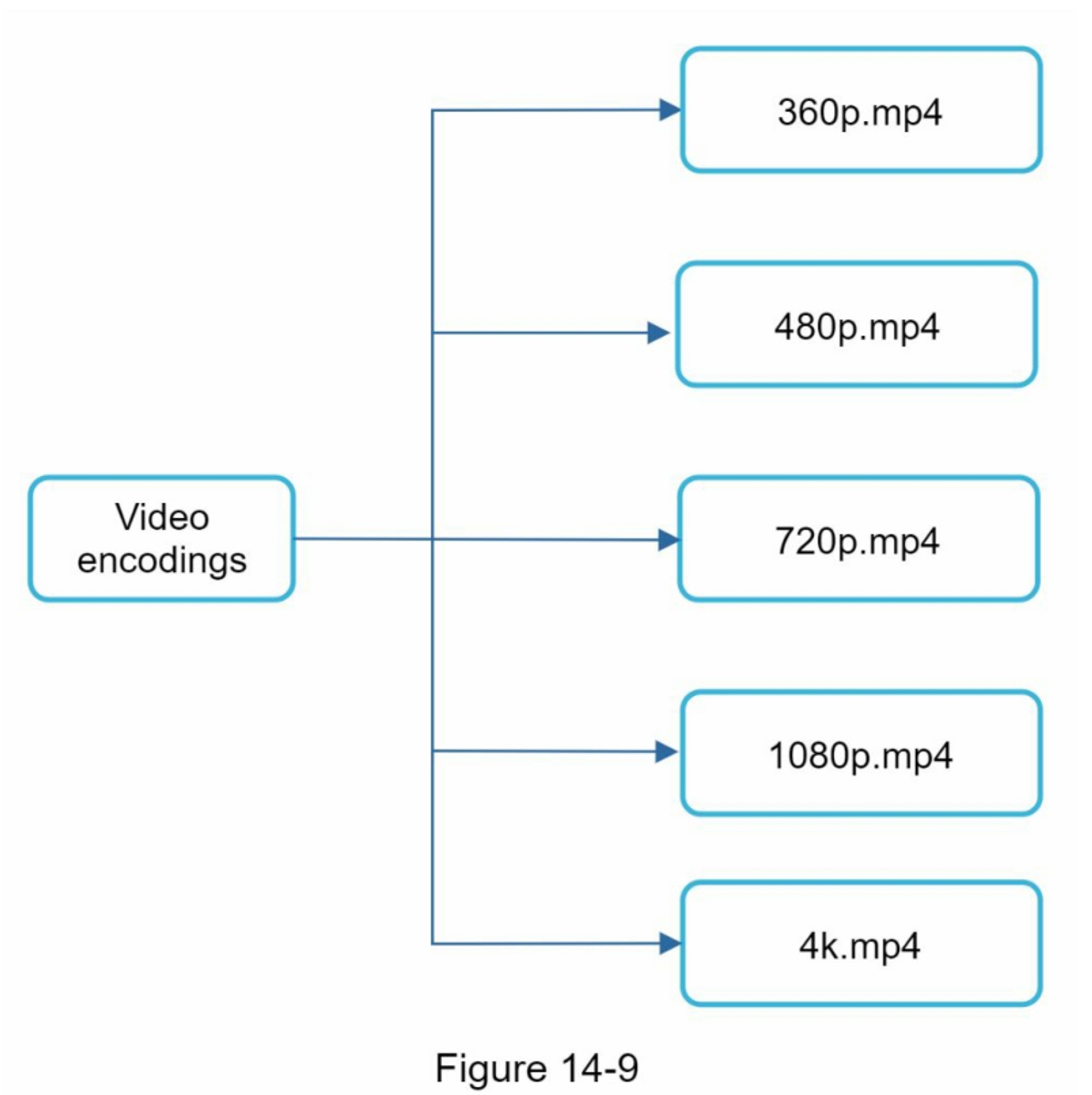

- Video encodings:视频被转换以支持不同的分辨率、编解码器、比特率等。图14-9显示了一个视频编码文件的例子。
- Thumbnail:缩略图可以由用户上传或由系统自动生成。
- Watermark:视频封面,包含关于你的视频的识别信息。
视频转码架构

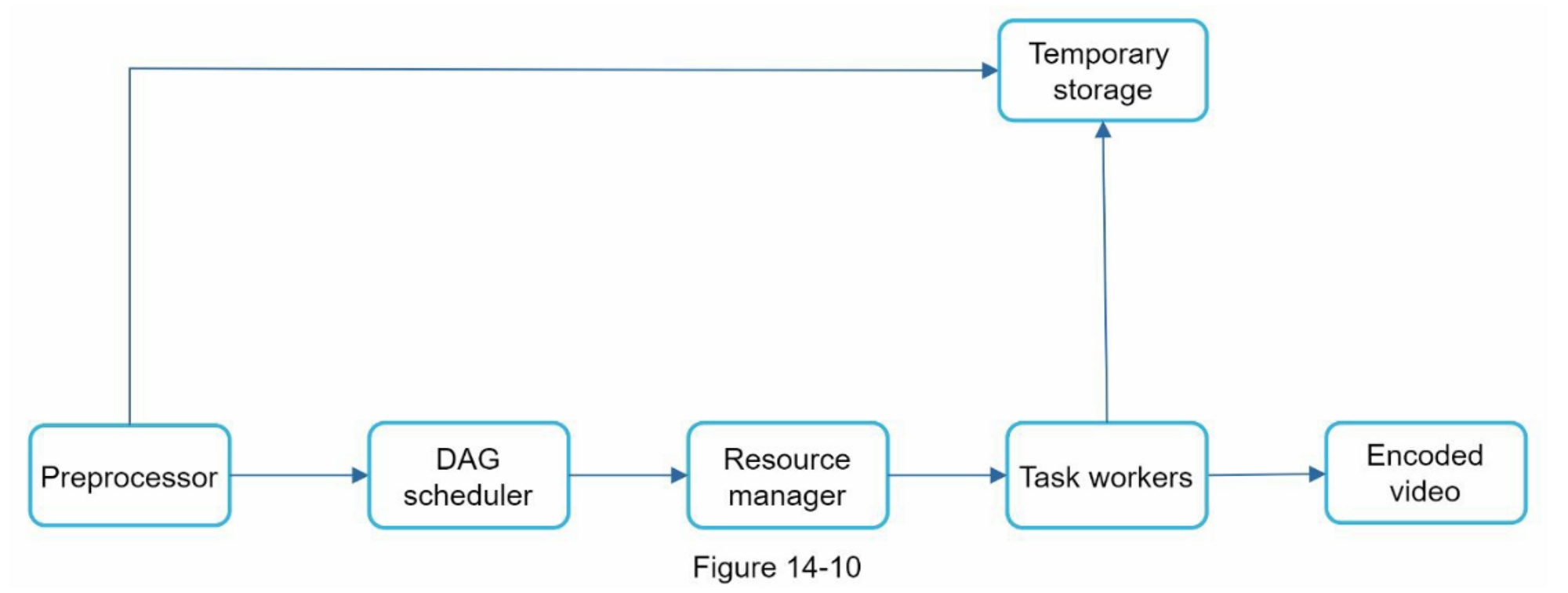

提议利用云服务的视频转码架构如图14-10所示。
该架构有六个主要组成部分:预处理器(preprocessor)、DAG调度器(DAG scheduler)、资源管理器(resource manager)、任务工作者(task workers,)、临时存储(temporary storage,)和作为输出的编码视频(encoded video a)。让我们仔细看看每个组件。

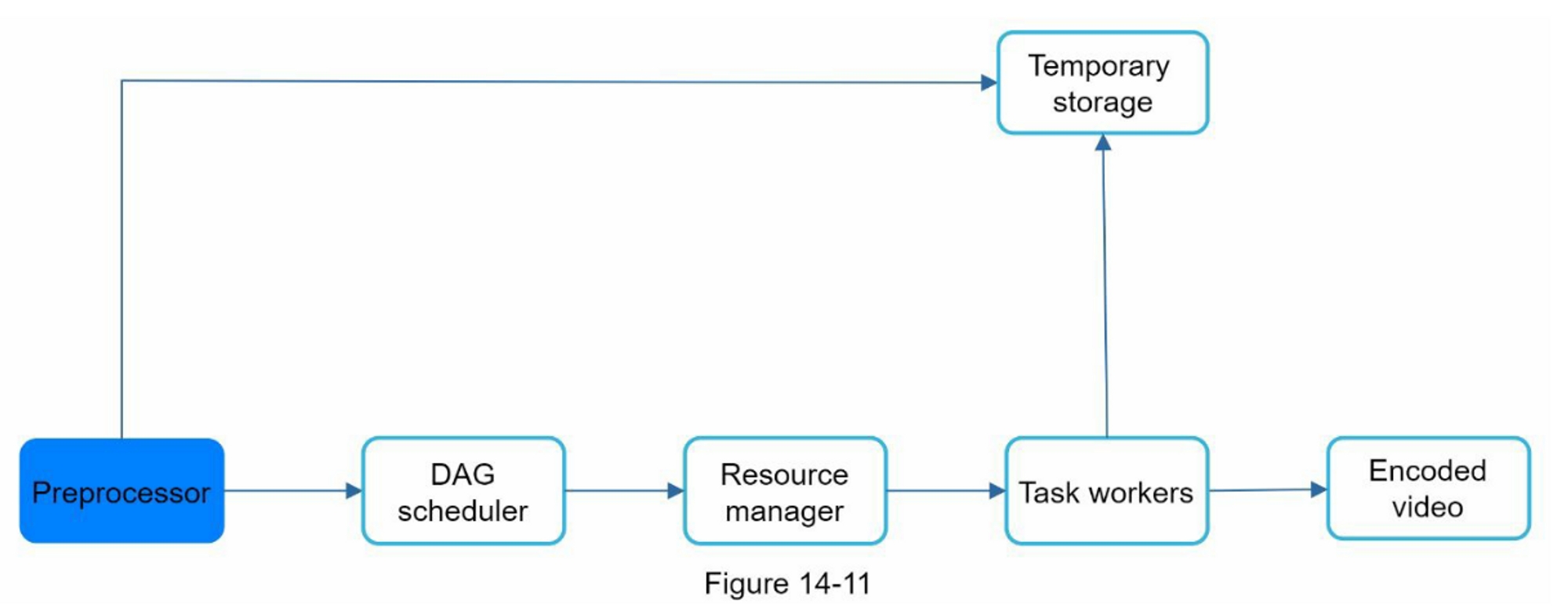

预处理器
预处理器有4个职责:
-
视频分割:视频流被拆分或进一步拆分为更小的图片组 (GOP) 对齐方式。 GOP 是按特定顺序排列的一组/帧帧。 每个块都是一个独立的可玩单元,通常有几秒钟的长度。
-
一些旧的移动设备或浏览器可能不支持视频分割。 预处理器通过 GOP 对齐方式为老客户分割视频。
-

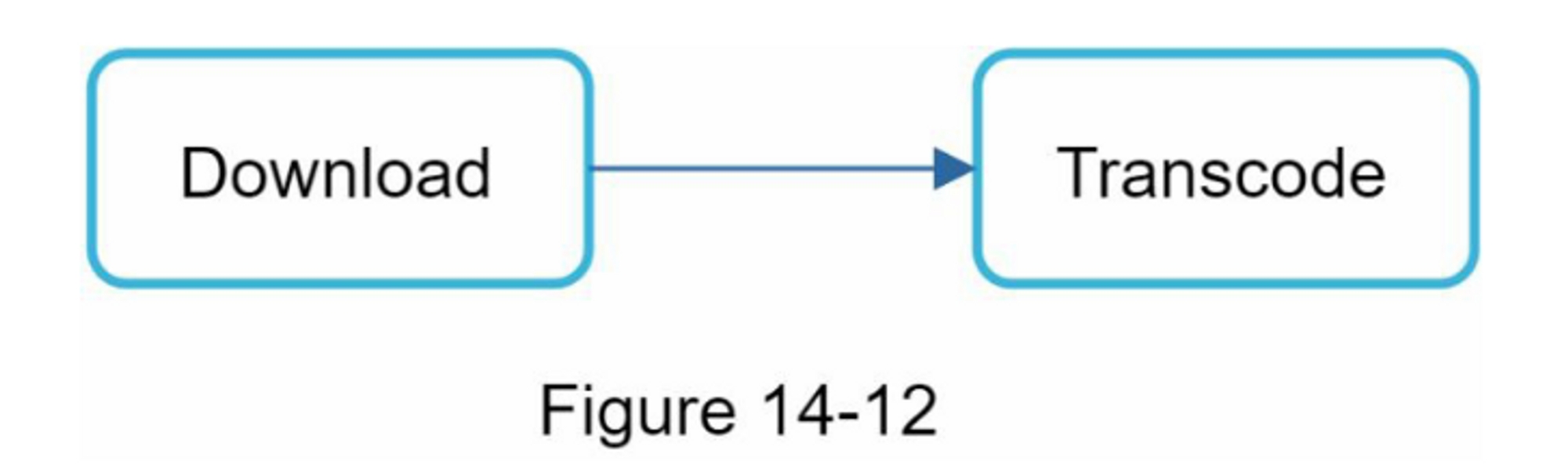

DAG 生成。 处理器根据客户端程序员编写的配置文件生成 DAG。 图 14-12 是一个简化的 DAG 表示,它有 2 个节点和 1 个边:

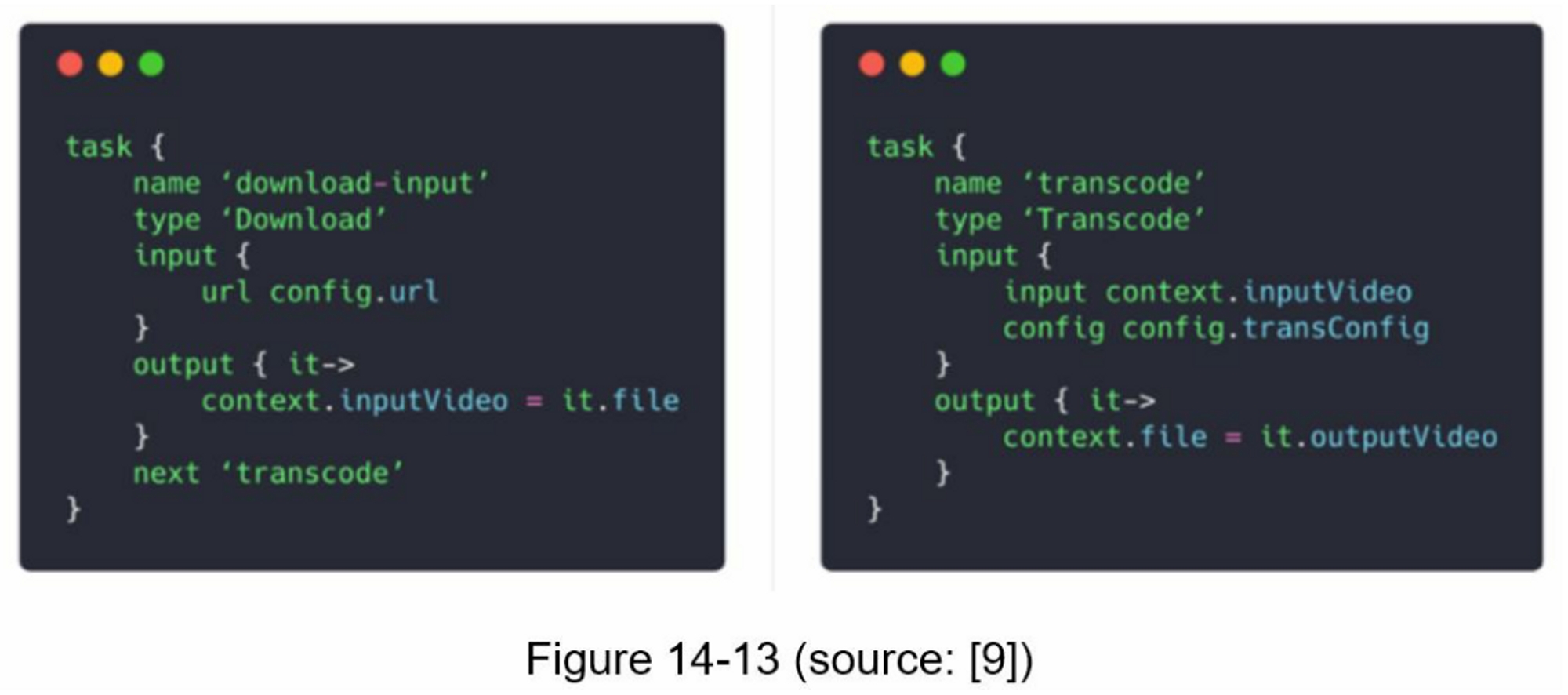

这个DAG表示法是由下面两个配置文件生成的(图14-13):
-
缓存数据:预处理器是分段视频的缓存。 为了获得更好的可靠性,预处理器将 GOP 和元数据存储在临时存储中。 如果视频编码失败,系统可以使用持久化数据进行重试操作。

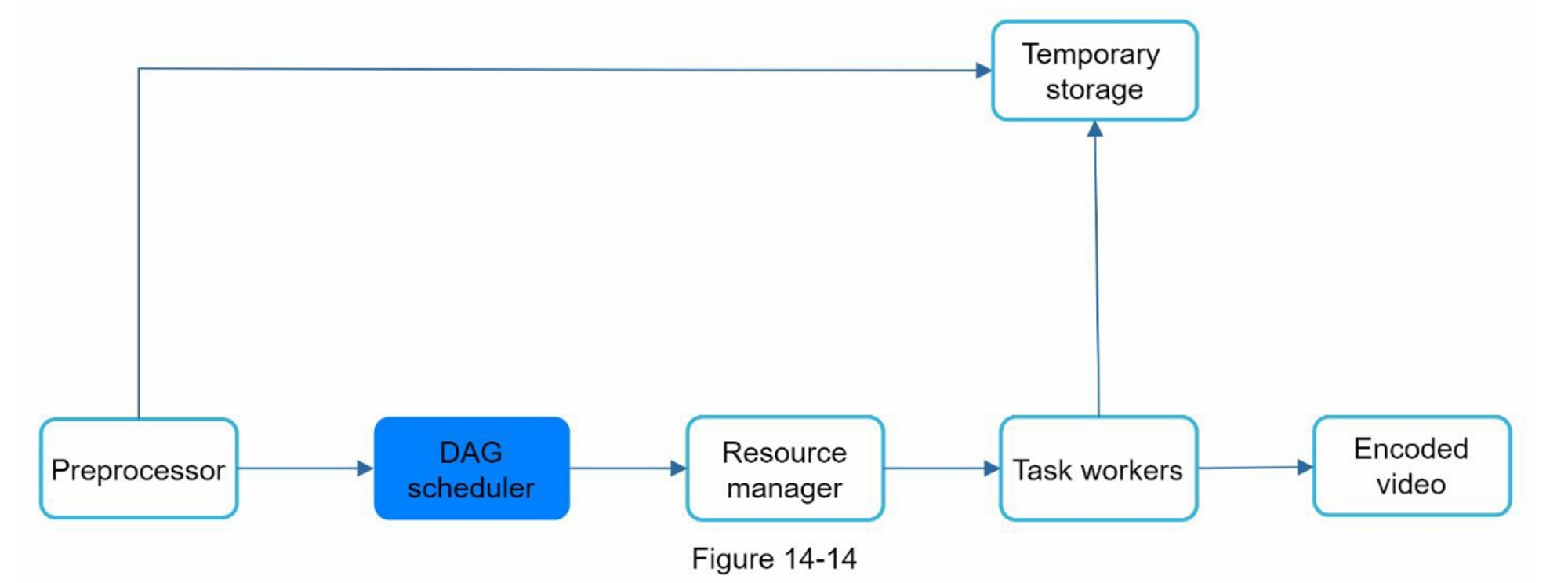

DAG调度器

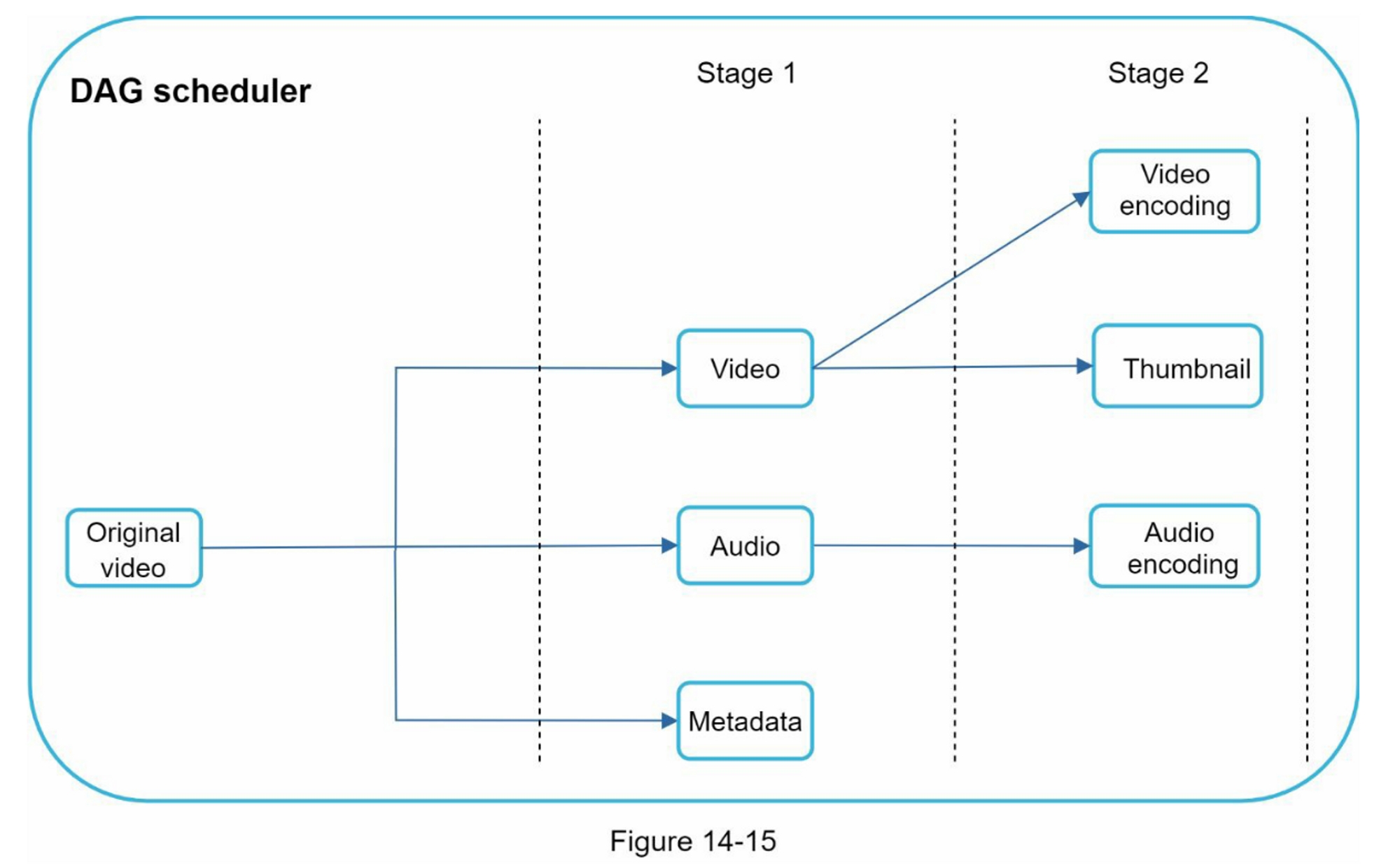

DAG调度器把DAG图分割成各阶段的任务,并把它们放在资源管理器的任务队列中。图14-15显示了DAG调度器如何工作的一个例子。
如图14-15所示,原始视频被分割成三个阶段。第1阶段:视频、音频和元数据。视频文件在第2阶段被进一步分成两个任务:视频编码和缩略图。音频文件需要进行音频编码,作为第2阶段任务的一部分。
资源管理器

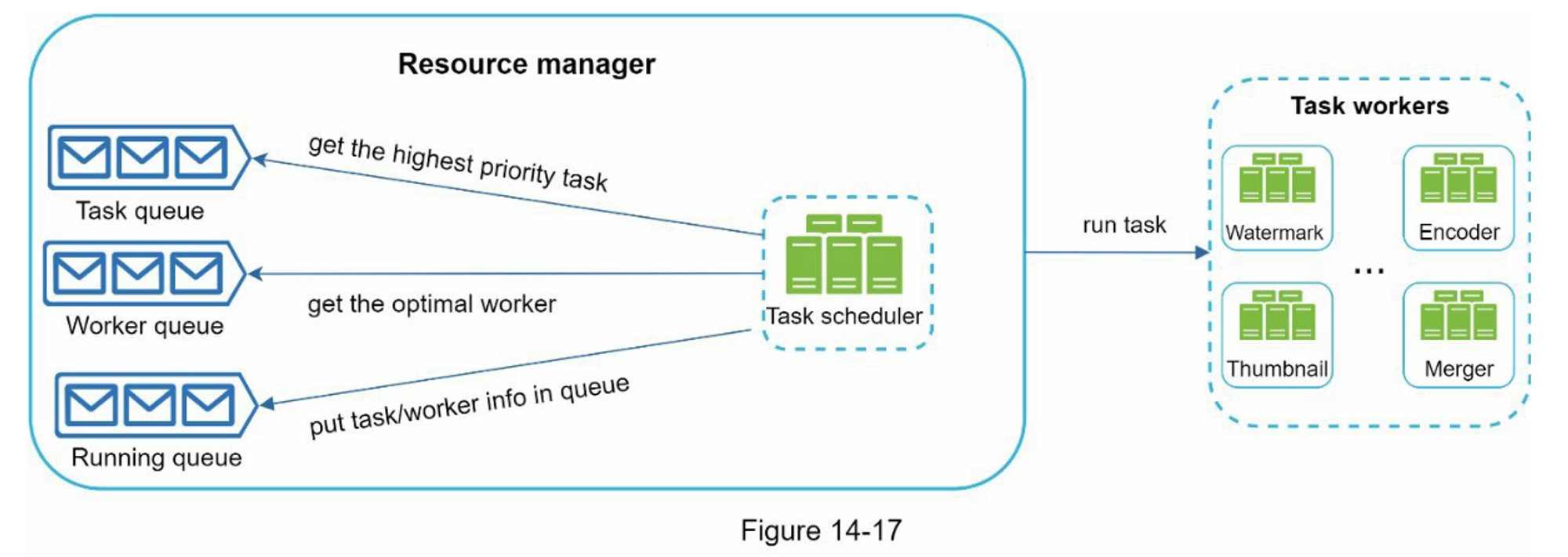

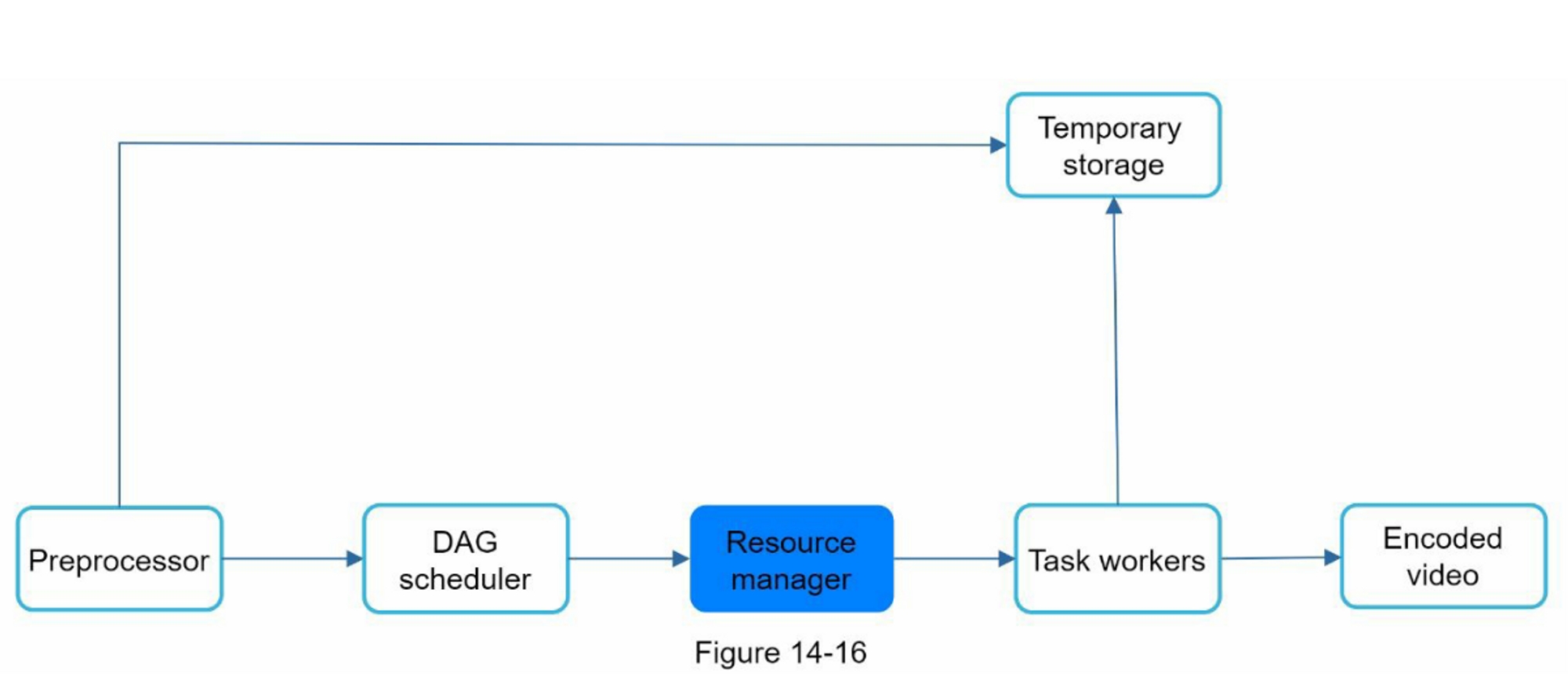

资源管理器负责管理资源分配的效率。它包含3个队列和一个任务调度器,如图14-17所示。
- Task queue:是一个优先级队列,包含要执行的任务。
- Worker queue:是一个包含 Worker 利用率信息的优先级队列。
- Task scheduler:它挑选最佳任务/工作者,并指示所选的任务工作者执行工作。
资源管理器的工作原理如下:
- 任务调度器从任务队列中获得最高优先级的任务。
- 任务调度器从工作者队列中获得最佳的任务工作者来运行任务。
- 任务调度器指示所选的任务工作者运行该任务。
- 任务调度器绑定任务/工作信息并将其放入运行队列。
- 一旦工作完成,任务调度器就会将工作从运行队列中移除。

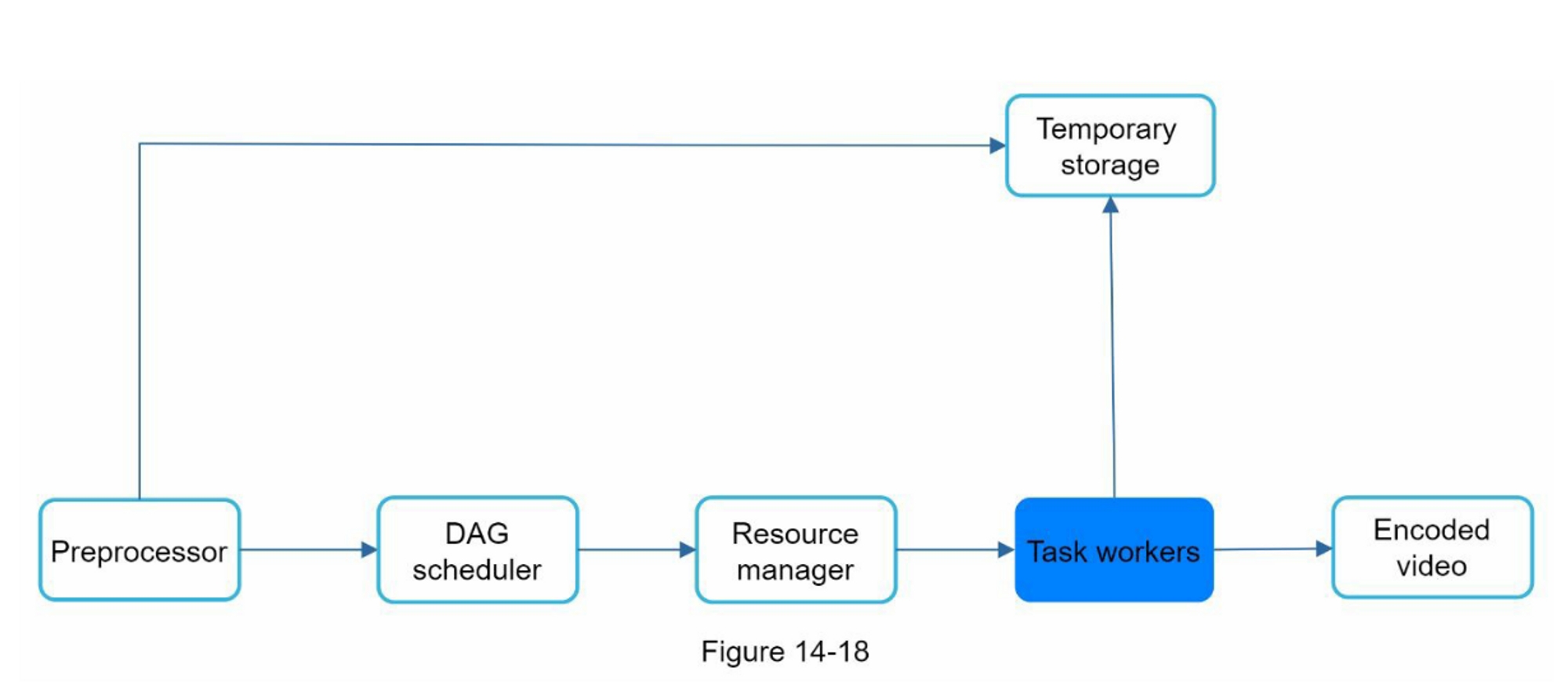

任务工作者

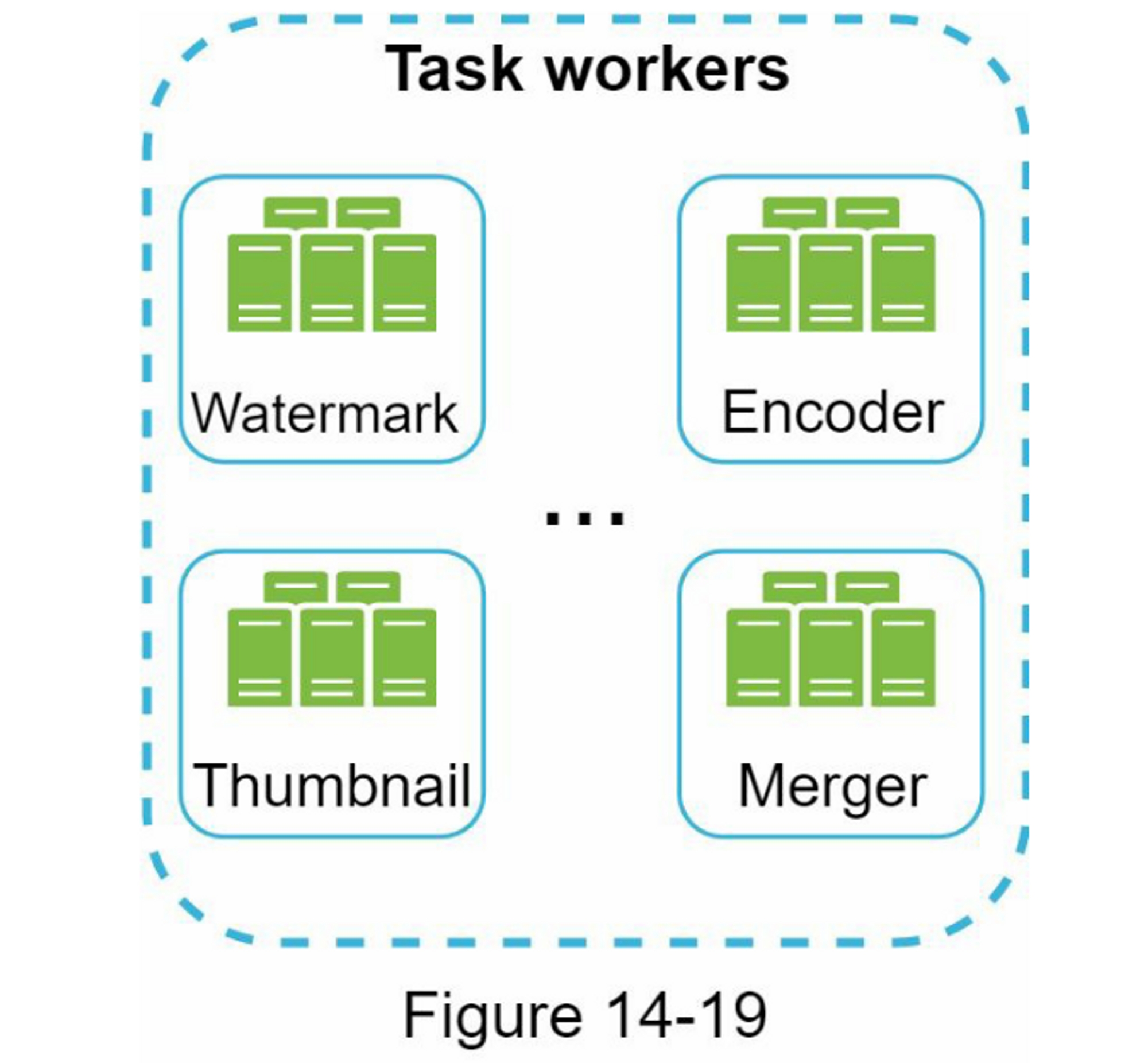

任务工作者运行在DAG中定义的任务。不同的任务工作者可以运行不同的任务,如图14-19所示。
临时存储
这里使用了多种存储系统。存储系统的选择取决于数据类型、数据大小、访问频率、数据寿命等因素。例如,元数据经常被工作者访问,而且数据大小通常很小。因此,在内存中缓存元数据是一个好主意。对于视频或音频数据,我们把它们放在blob存储中。一旦相应的视频处理完成,临时存储中的数据就会被释放出来。

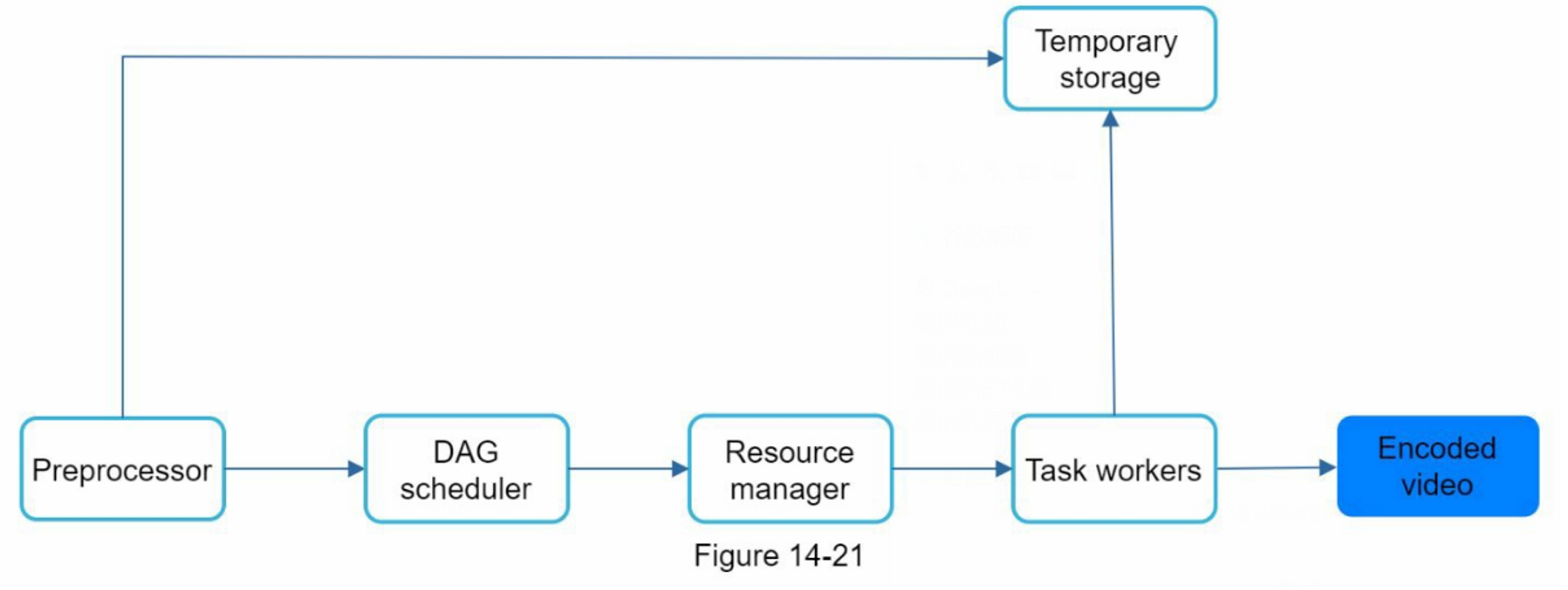

编码后的视频
编码后的视频是编码管道的最终输出。下面是一个输出的例子: funny_720p.mp4 。
系统优化
在这一点上,你应该对视频上传流程、视频流媒体流程和视频转码有良好的理解。接下来,我们将通过优化来完善系统,包括速度、安全和成本节约。
速度优化:并行化视频上传

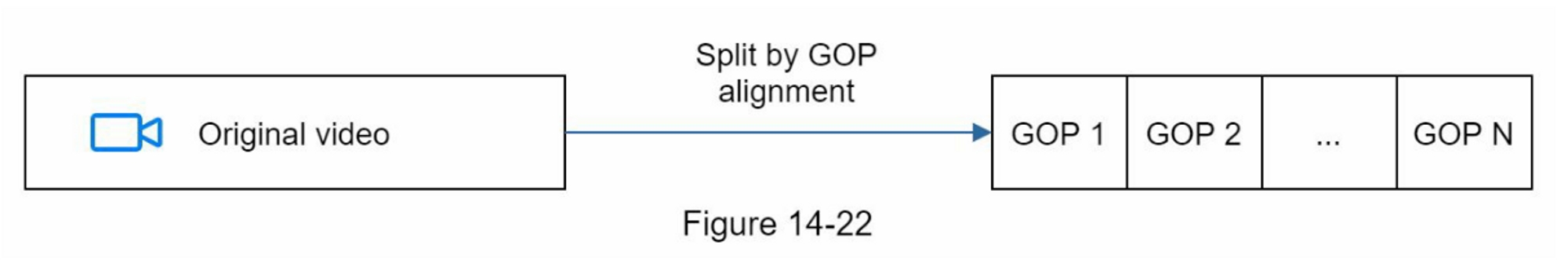

将一个视频作为一个整体上传是低效的。我们可以通过GOP对齐将视频分割成小块,如图14-22所示。

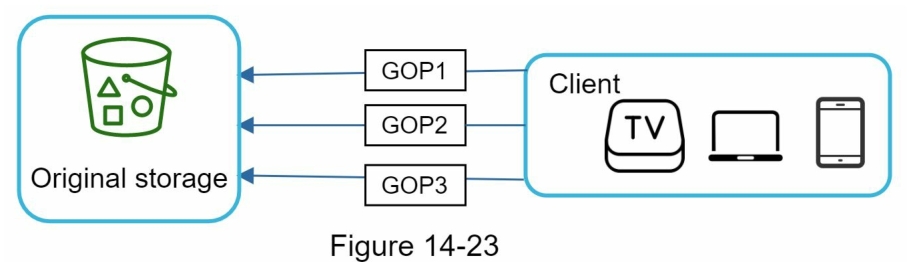

这允许在前一次上传失败时快速恢复上传。按GOP分割视频文件的工作可以由客户端实现,以提高上传速度,如图14-23所示。
速度优化:将上传中心放在靠近用户的地方

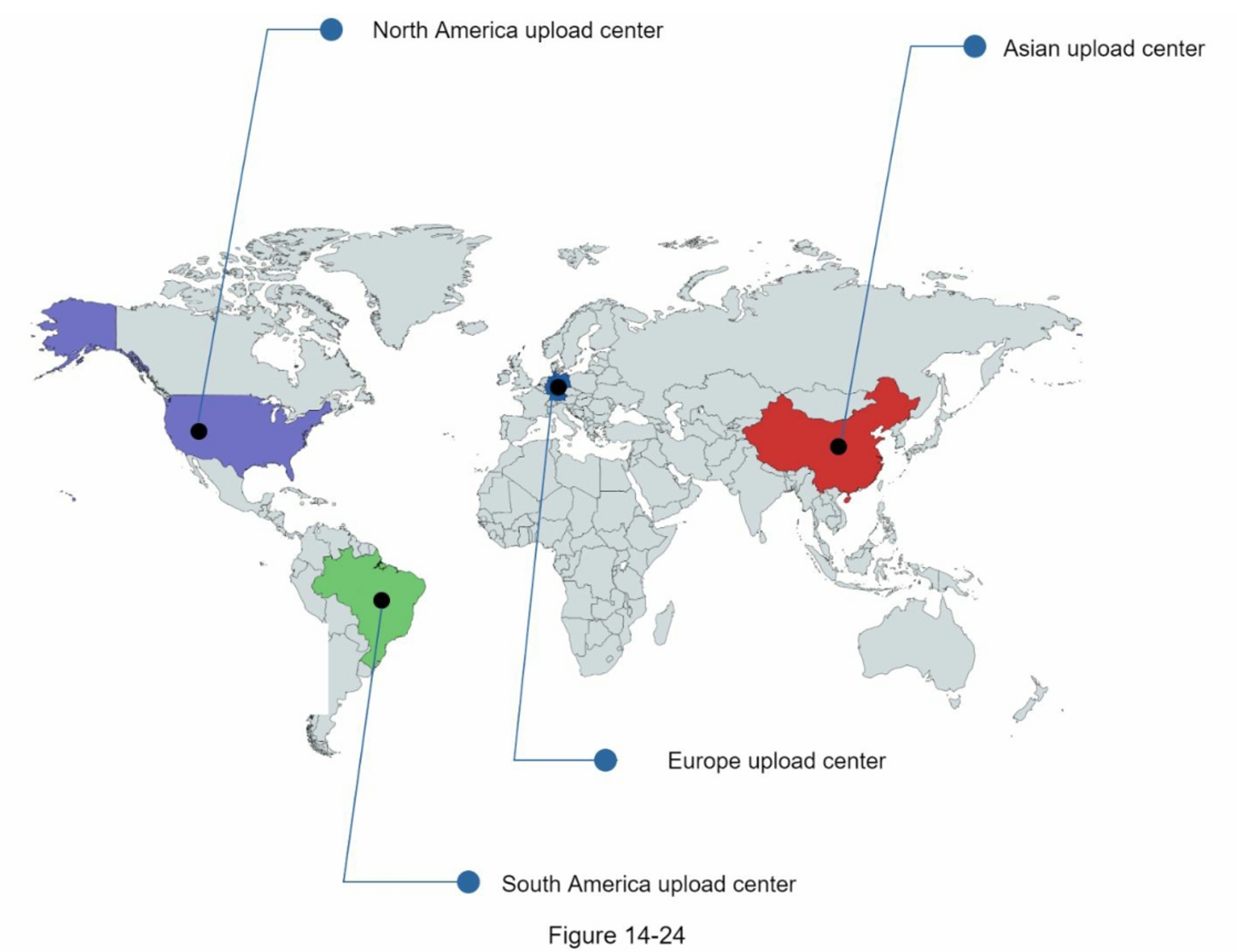

另一种提高上传速度的方法是在全球设立多个上传中心(图14-24)。美国的人可以把视频上传到北美的上传中心,而中国的人可以把视频上传到亚洲的上传中心。为了实现这一目标,我们使用CDN作为上传中心。
速度优化:无处不在的并行性
实现低延迟需要大量的尝试。另一个优化是构建一个低耦合的系统并实现高并行性。

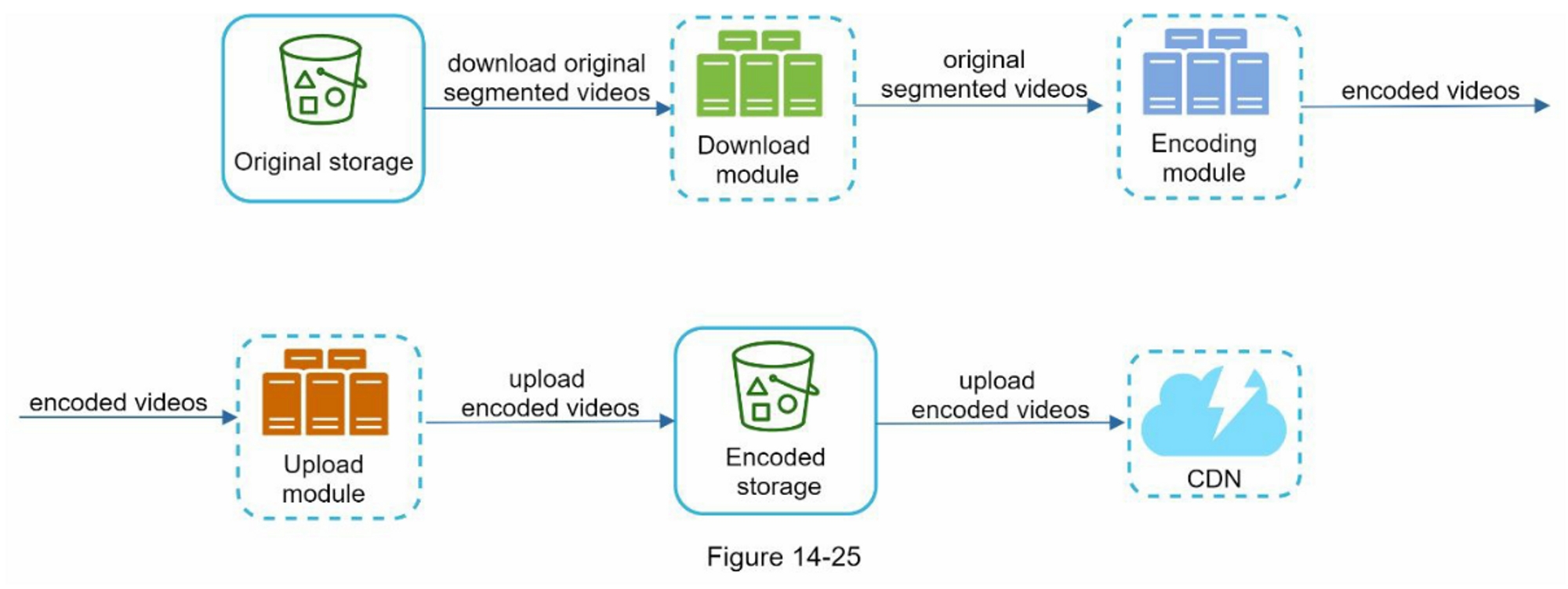

我们的设计需要做一些修改以实现高并行性。让我们放大视频从原始存储到CDN的流程。该流程如图14-25所示,显示出输出取决于前一步的输入。这种依赖性使并行化变得困难。

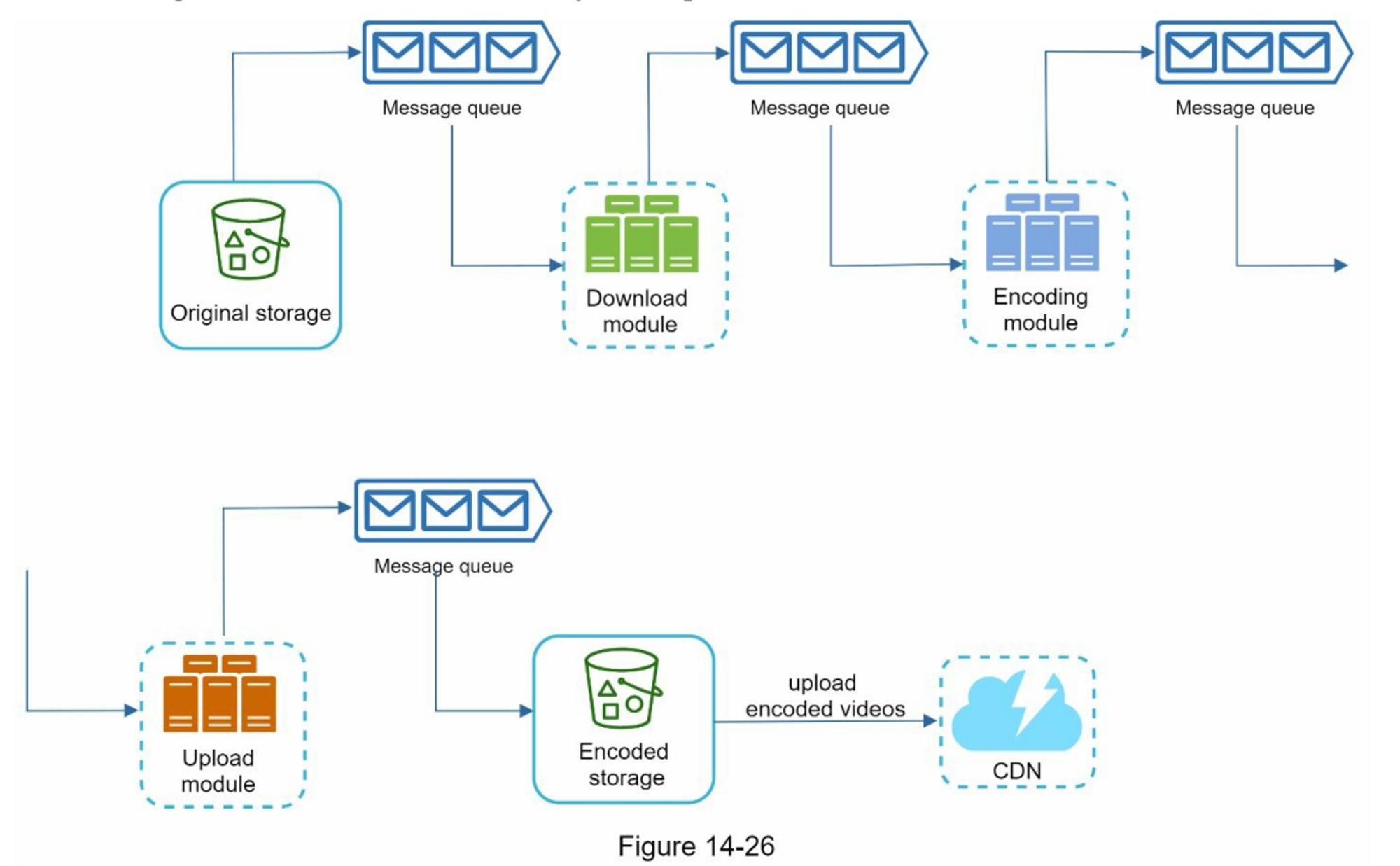

为了使系统更加低耦合,我们引入了消息队列,如图14-26所示。让我们用一个例子来解释消息队列如何使系统更加松散耦合。
- 在引入消息队列之前,编码模块必须等待下载模块的输出。
- 引入消息队列后,编码模块不需要再等待下载模块的输出。如果消息队列中存在事件,编码模块可以并行地执行这些工作。
安全优化:预签名的上传URL

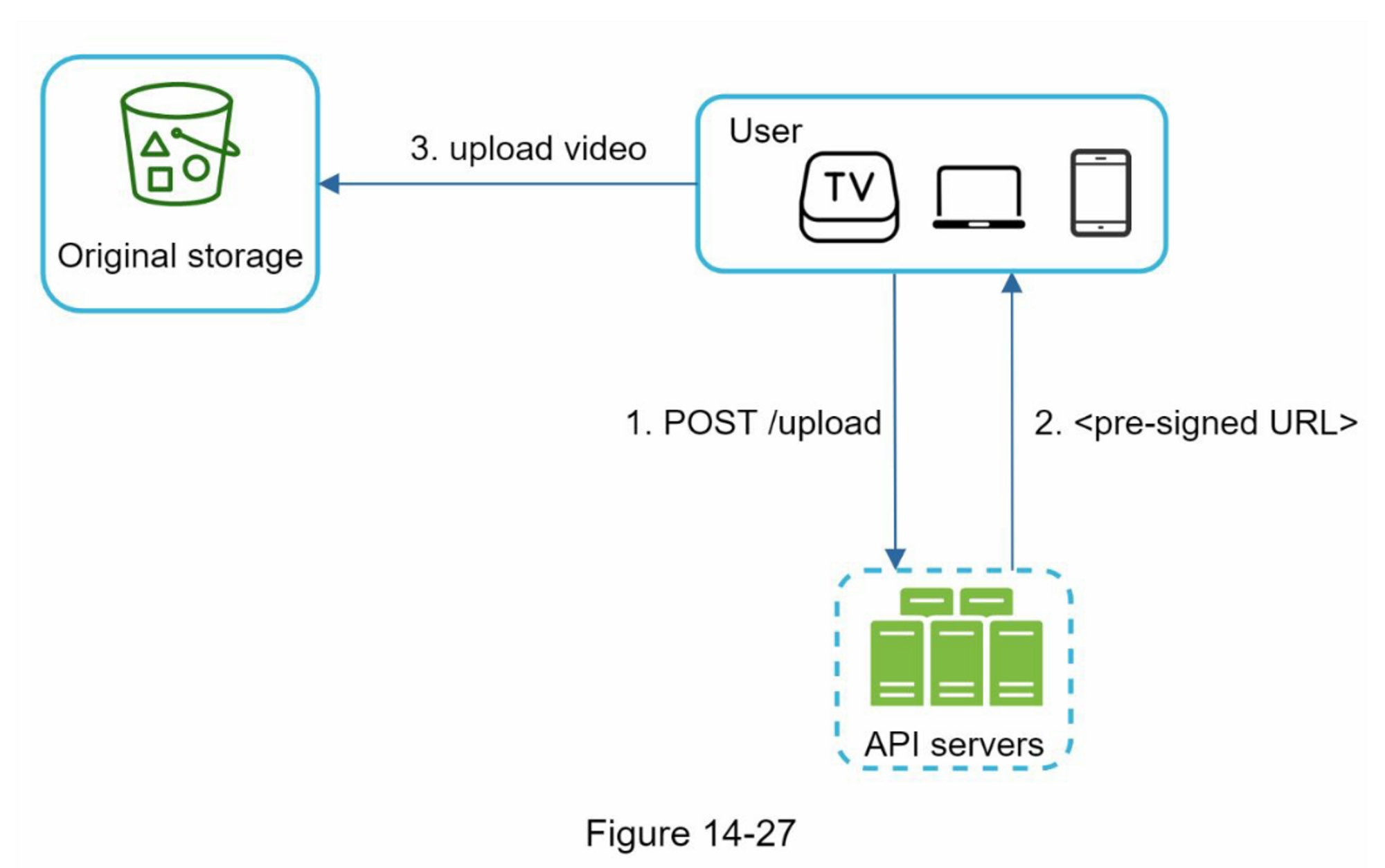

安全是任何产品最重要的方面之一。为了确保只有授权用户将视频上传到正确的位置,我们引入了预签名的URL,如图14-27所示。
上传的流程更新如下:
- 客户端向API服务器发出HTTP请求,以获取预签名的URL,从而获得对URL中标识的对象的访问许可。预签名的URL一词是通过上传文件到Amazon S3使用的。其他云服务提供商可能使用不同的名称。例如,微软Azure blob存储支持同样的功能,但称之为 “Shared Access Signature”[10]。
- API服务器以预先签署的URL进行响应
- 一旦客户端收到响应,它就使用预先签署的URL上传视频。
安全优化:保护你的视频
许多内容制作者不愿意在网上发布视频,因为他们担心自己的原创视频会被盗。为了保护有版权的视频,我们可以采取以下三种安全方案之一:
- 数字版权管理(DRM)系统:三个主要的DRM系统是苹果FairPlay、谷歌Widevine和微软PlayReady。
- AES加密:你可以对视频进行加密并配置一个授权策略。加密的视频在播放时将被解密。这确保了只有授权用户才能观看加密的视频。
- 视频水印:这是在你的视频上面叠加一个图像,包含你的视频的识别信息。它可以是你的公司标志或公司名称。
成本节约优化
CDN是我们系统的一个重要组成部分。它确保了在全球范围内的快速视频传输。然而,通过粗略计算,我们知道CDN是昂贵的,特别是当数据规模很大时。我们如何才能减少成本?
以前的研究表明,YouTube视频流遵循长尾分布[11] [12]。这意味着少数热门视频被频繁访问,但其他许多视频的观众很少或没有。基于这一观察,我们进行了一些优化。
-

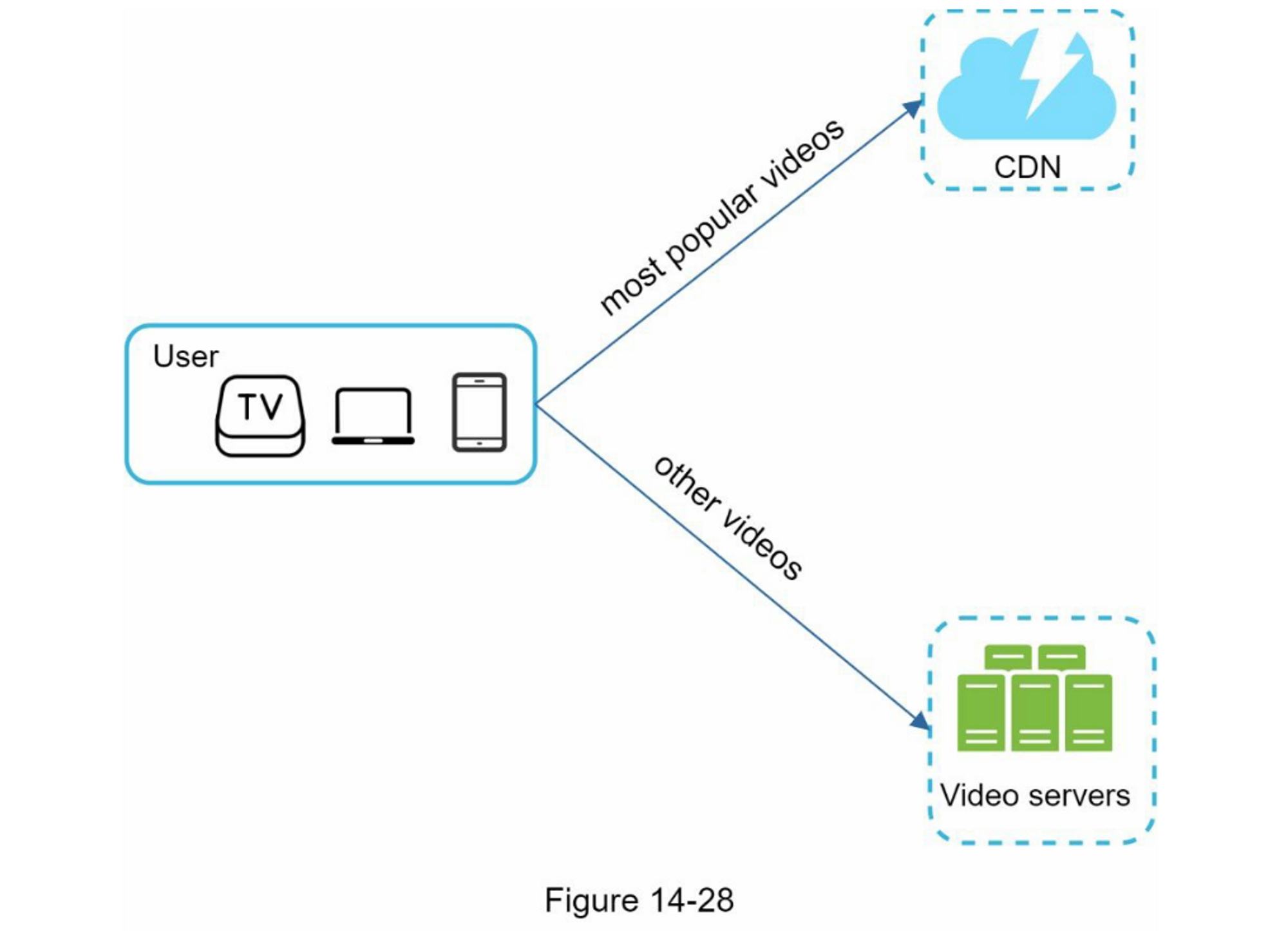

CDN仅面向非常受欢迎的视频服务,其他视频由我们高容量存储视频服务器进行服务。
-
对于不太受欢迎的内容,我们可能不需要存储许多编码的视频版本。短视频可以按需编码。
-
有些视频只在某些地区流行。没有必要将这些视频分发到其他地区。
-
像Netflix那样建立你自己的CDN,并与互联网服务提供商(ISP)合作。建立自己的CDN是一个巨大的项目;然而,这对大型流媒体公司来说可能是有意义的。ISP可以是Comcast、AT&T、Verizon或其他互联网供应商。ISP分布在世界各地,离用户很近。通过与ISP合作,你可以改善观看体验,减少带宽费用。
所有这些优化都是基于内容流行度、用户访问模式、视频大小等。在做任何优化之前,分析历史观看模式是很重要的。这里有一些关于这个主题的有趣文章。[12] [13].
错误处理
对于一个大规模的系统,系统错误是不可避免的。为了建立一个高度容错的系统,我们必须优雅地处理错误并快速恢复。存在两种类型的错误:
- 可恢复的错误。对于可恢复的错误,如视频段转码失败,一般的想法是重试几次操作。如果任务继续失败,而且系统认为它不能恢复,它就会向客户返回一个适当的错误代码。
- 不可恢复的错误。对于不可恢复的错误,如畸形的视频格式,系统会停止与视频相关的运行任务,并向客户端返回适当的错误代码。
以下剧本涵盖了每个系统组件的典型错误:
- 上传错误:重试几次。
- 分割视频错误:如果旧版本的客户端不能通过GOP对齐来分割视频,整个视频就会被传递给服务器。分割视频的工作是在服务器端完成的。
- 转码错误:重试。
- 预处理程序错误:重新生成DAG图。
- DAG调度器错误:重新调度一个任务。
- 资源管理器队列宕机:使用副本。
- 任务工作器故障:在新的工作器上重试任务。
- API服务器故障:API服务器是无状态的,所以请求将被引导到不同的API服务器。
- 元数据缓存服务器宕机:数据被多次复制。如果一个节点发生故障,你仍然可以访问其他节点来获取数据。我们可以调出一个新的缓存服务器来取代死去的那个。
- 元数据DB服务器停机:
- Master停机了:如果主站倒下了,促进其中一个从站作为新的主站。
- 从属服务器宕机了:如果一个从属服务器宕机,你可以使用另一个从属服务器进行读取,并调出另一个数据库服务器来代替死去的那个。
第4步:总结
在这一章中,我们介绍了YouTube等视频流服务的架构设计。如果在面试结束时有多余的时间,这里有几个补充要点。
- 扩展API层:因为API服务器是无状态的,所以很容易横向扩展API层。
- 扩展数据库:你可以谈谈数据库复制和分片。
- 现场直播:它指的是一个视频如何被记录和实时播放的过程。虽然我们的系统不是专门为直播设计的,但直播和非直播有一些相似之处:都需要上传、编码和流媒体。显著的区别是:
- 实时流媒体有更高的延迟要求,所以可能需要不同的流媒体协议。
- 实时流媒体对并行性的要求较低,因为小块的数据已经被实时处理。
- 实时流媒体需要不同的错误处理集。任何花费太多时间的错误处理都是不可接受的。
- 视频下架:对侵犯版权、色情等违法行为的视频进行下架。 有些可以在上传过程中被系统发现,而另一些则可能通过用户标记发现。
恭喜你走到了这一步!现在给自己一个鼓励,干得漂亮!
